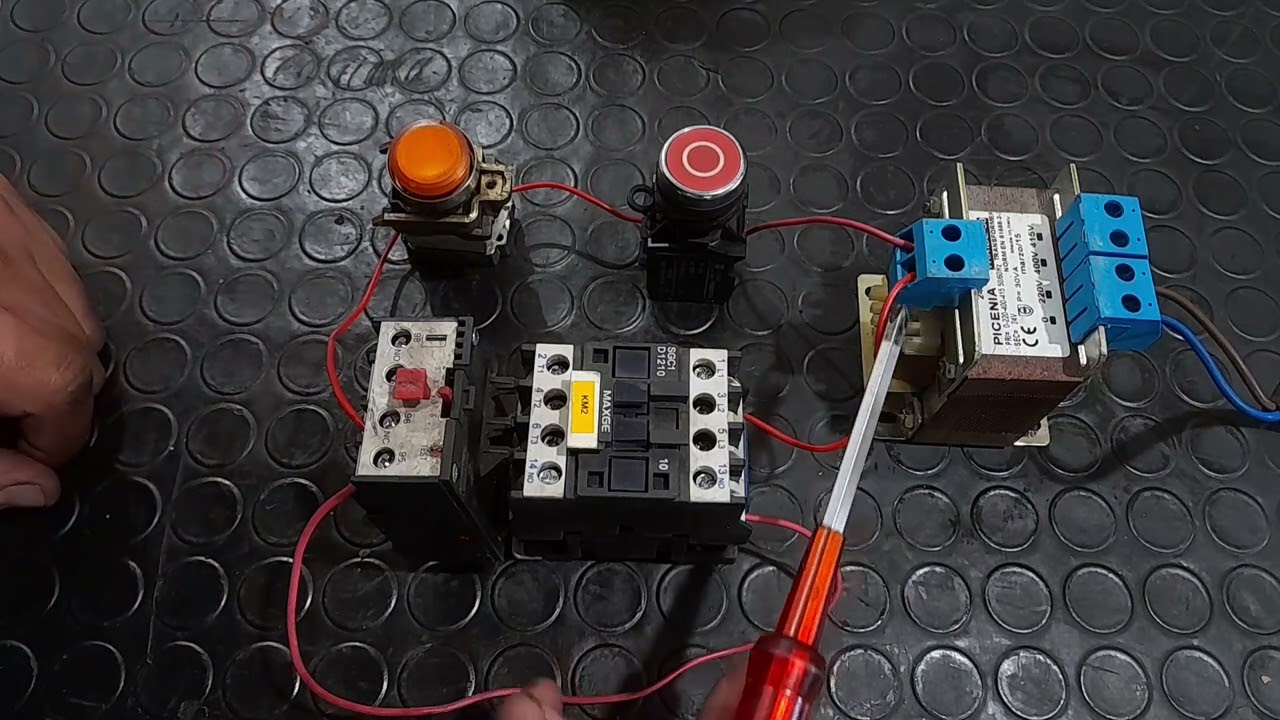

[Música] [Aplausos] amigos de youtube bueno en esta oportunidad vamos a ver cómo realizamos el circuito de enclavamiento de un contacto bueno para ello necesitaríamos de la alimentación que vendría a ser la línea o la fase y el neutro respectivamente con la línea y la fase vamos a alimentar nuestro circuito de enclavamiento de nuestro contactor bueno vamos a necesitar de un contacto el cual se representa en el esquema con las letras k m esto representa nuestro contactor y a1 y a2 vendrían a ser la bobina bien el contacto por acá se alimenta nuestro contactor y automáticamente
pues va a cerrar nuestro el mecanismo interno que tiene ok esta es la representación de nuestro contactor el cual en el circuito se alimenta directamente con el neutro como en todo circuito siempre el neutro va conectado alimenta directamente a nuestro contacto ok hasta ahí ya tenemos nuestro contactor el cual vamos a realizar el esquema o vamos a realizar el circuito para poder hacer que ese enclave que se quede enganchado para nosotros poder tener control del circuito ok bueno internamente este este contactor es un contacto trifásico el cual éste tiene internamente unos mecanismos unos contactos principales
ok entonces acá por este lado vamos a representar los contactos principales que tiene nuestro contactor acá lo representamos como caeme también que son contactos principales de nuestro contactor cuando se alimenta estos contactos o el contacto se alimenta por a uno y por a dos estos contactos que están ahorita normalmente abierto se van a cerrar y van a alimentar nuestro circuito ok entonces por acá por la maraca en la mano derecha vamos a ver nuestro esquema digamos de fuerza este es de la mano izquierda va a ser nuestro esquema de mando de control y el de
la mano donde vamos a ver cómo trabaja nuestro circuito entonces acá ya tenemos nuestro contactor en el tema de esquema de control como vamos a ver cómo se diseñó el circuito de mando y por acá vamos a ver cómo vamos a y ver cómo trabaja el esquema de fuerza entonces acá tenemos ya ha representado acá m como el contacto los contactos principales de nuestro contacto es la parte de fuerza cuando se alimenta el contacto en este circuito se engancha y entonces procede a alimentar a nuestro motor que en este caso estamos tomando lo de ejemplo
cabe resaltar que este es un circuito esta es una demostración de cómo se enclava el contacto armas no es cómo se diseña el circuito en sí porque lleva más mecanismo de protección cuando se alimenta un motor esto simplemente es un ejemplo para ver cómo trabaja y él lo que vamos a explicar acá básicamente es cómo se enclava el contacto como hacemos el circuito para el enclavamiento ok entonces ya tenemos nuestro contacto ahora el siguiente elemento que vamos a necesitar sería un pulsador que sería ese uno que va a ser un pulsador normalmente cerrado ok este
va a ser nuestro pulsador del circuito normalmente cerrado y también vamos a necesitar otro pulsador que vendría a ser un pulsador normalmente abierto ok entonces acá ya tenemos dos pulsadores que se ponen en serie con a1 para que de esta manera por por ahí se alimente a uno llegue la tensión de fase ok hasta ya tenemos cerrado nuestro circuito nos identifica entonces que usó ese uno es el pulsador de parada ese 2 es el pulsador de marcha y caeme es nuestro contacto ok entonces hasta ahí ya tenemos armado nuestro circuito los pulsadores uno tiene que
mantener los presionado para que cumplan su función en este caso s 2 que es normalmente abierto tenemos que mantenerlo presionado y mientras se mantenga presionado se cierra cuando uno lo suelta automáticamente se abre el circuito no funciona como un interruptor s1 y s2 son pulsadores que cuando uno los presiona los abre o lo cierra pero son muy distintos a los interruptores ok el interruptor uno lo prende se mantiene cerrado lo presiona nuevamente y se apaga estos hay que mantenerlos presionados para que se abran o se cierran s1 y s2 son pulsadores ok entonces hasta ahí
ya tenemos armado nuestro circuito si nosotros quisiéramos hacer una prueba del circuito tendríamos que presionar ese 2 mantenerlo presionado y en el esquema podemos ver en el esquema de fuerza que automáticamente cuando nosotros cerramos el pulsador ese 2 lo mantenemos presionado la corriente de fase pasa por ese 1 pasa por ese 2 y alimenta a 1 y alimentando la bobina de nuestro contactor y automáticamente se cierran los contactos de nuestro contacto y podemos ver que alimenta nuestro motor y nuestro motor automáticamente empezaría a funcionar pero esto funciona sólo cuando los mantenemos presionado o sea mientras
ese 2 se mantenga presionado cuando nosotros soltemos ese 2 automáticamente se deja de alimentar se abre el circuito y no se alimenta a la bobina del contactor a uno entonces se abriría nuestro circuito ok entonces ahí podemos ver que no tenemos el control total de nuestro circuito de enclavamiento volvemos a presionar el pulsador s1 y vemos que mientras lo mantenemos presionado ese 2 tira se cierra nuestro circuito entonces qué es lo que nos falta acá para que el contacto cuando nosotros presionemos ese 2 se quede enganchado semana en clave digamos no se mantenga presionado solo

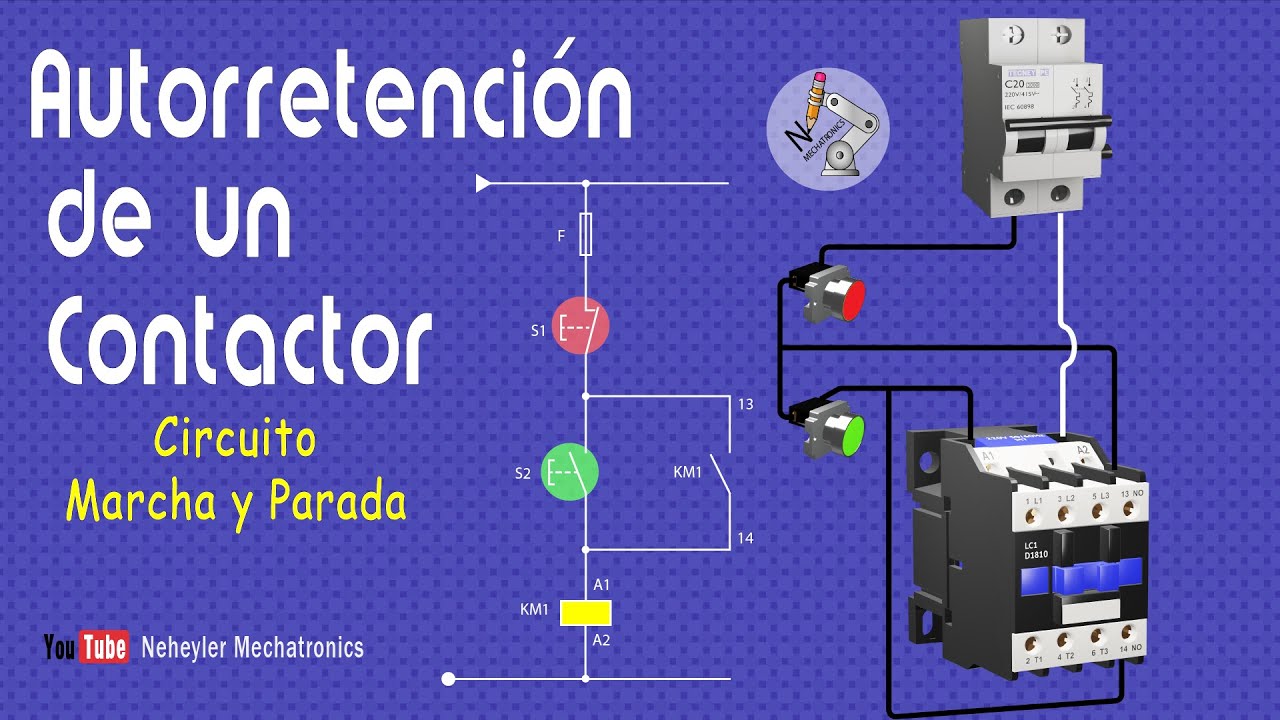

alimente nuestro circuito que es lo que nos falta bueno para ello nos falta diseñar el circuito de enclavamiento aunque el circuito en clara miento que ahorita vamos a generarlo con ayuda de los contactos auxiliares que tiene nuestro contactor nuestro contactor en la parte de arriba digamos tiene unos pequeños contactos que son normalmente cerrados y normalmente abiertos que son contactos auxiliares se le llama acá m estos de acá que están que alimentan el motor son los contactos principales y también tiene unos contactos auxiliares que son para alimentar cargas pequeñas en este caso nos vamos a ayudar
de esos contactos auxiliares para generar nuestro circuito de enclavamiento acá m es un contacto auxiliar normalmente abierto que hemos agregado ahorita a nuestro circuito entonces el cual va en paralelo al pulsador s 2 entonces nos ayudamos de ese contacto auxiliar a generar nuestro circuito en paralelo ahora qué va a pasar cuando nosotros presionamos ese 2 la corriente ahorita está circulando desde la línea pasa por el contacto ese 1 pasa pasa por él por el pulsador es según no pasa por el pulsador ese 2 y llega alimentar a nuestro nuestra bobina nuestro otro extremo de la
bobina a uno pero a su vez como esté en paralelo también alimenta a este pasa por el contacto auxiliar caeme que cuando presionamos nuestro nuestro pulsador ese 2 se cerró y automáticamente la corriente de alimentación también está circulando por acá m entonces ahí prácticamente nosotros estamos generando una retroalimentación una realimentación una realimentación que está pasando por ese uno por ese 2 y llega nuestra astro en nuestra bobina a 1 y también pasa por acá m que es un contacto que es abierto pero que cuando se alimenta nuestro contacto sierra qué pasa cuando se suelta el
pulsador s2 cuando se suelta el pulsador ese 2 la corriente sigue circulando por acá m así podemos ver acá que se puso en rojo que la corriente sigue pasando por el pulso por este el contacto que está cerrado ahorita acá m y alimentan nuestra bobina por cada uno entonces se sigue alimentando se sigue realimentando entonces así es que cómo funciona nuestro sistema de enclavamiento tenemos que usar la bobina auxiliar normalmente cerrada para que cuando nosotros presionemos ese 2 ser se realimenta por acá m así podemos ver en el esquema cómo trabaja y cómo se cierran
los contactos principales y sigue alimentando nuestro motor y así puede trabajar hasta ahí ya nosotros podemos decir que tenemos el control de nuestro contactor porque presionamos ese 2 y se cierra entonces ahora como abriríamos el circuito como abriríamos en los contactos pues presionando el contacto ese uno que es normalmente cerrado cuando nosotros lo presionemos vamos a ver que la corriente deja de pasar hacia acá m o hacia nuestro contacto y automáticamente se abre nuestro circuito por eso que ese uno es un pulsador de parada abre nuestro circuito y dejaría de alimentar a nuestro contacto entonces
ya podemos ver cómo funciona el sistema de enclavamiento vamos a proceder nuevamente a presionar ese 2 y vemos que se realimenta por acá m hacia acá uno entonces así es como funciona el sistema de enclave encalamiento es un sistema es un circuito básico para enclavar un contacto podemos ver cómo trabaja nuestro nuestro circuito ok amigos entonces espero que este vídeo les ayude de algo es un vídeo un tutorial esquemático básico en el cual explico cómo se realiza el circuito de enclavamiento de un de un contacto más no como se debería instalar el circuito completo para
el arranque de un motor éste solamente estoy explicando cómo se hace el circuito para el enclavamiento del contacto entonces pronto estaré subiendo de manera práctica cómo se realiza este esquema este circuito para el enclavamiento de un contacto y posteriormente estará subiendo otros vídeos en el cual se explica cómo poner en marcha o cómo construir un sistema un circuito para un motor para arranque de un motor directo en el cual lleva ya más protecciones bueno amigos espero que este vídeo les haya gustado y no lo olviden suscribirse a mi canal [Música]
