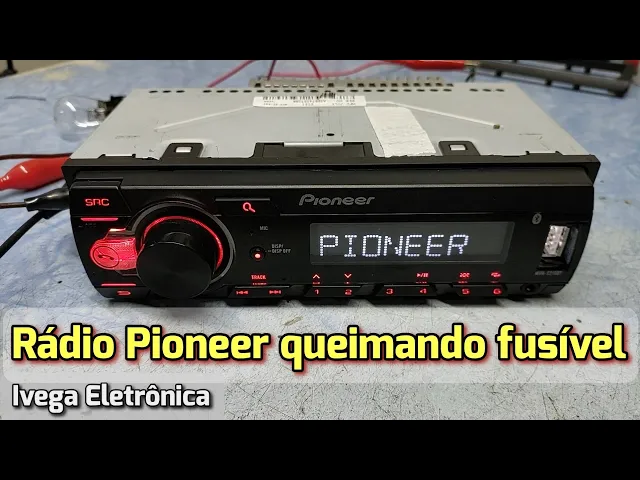

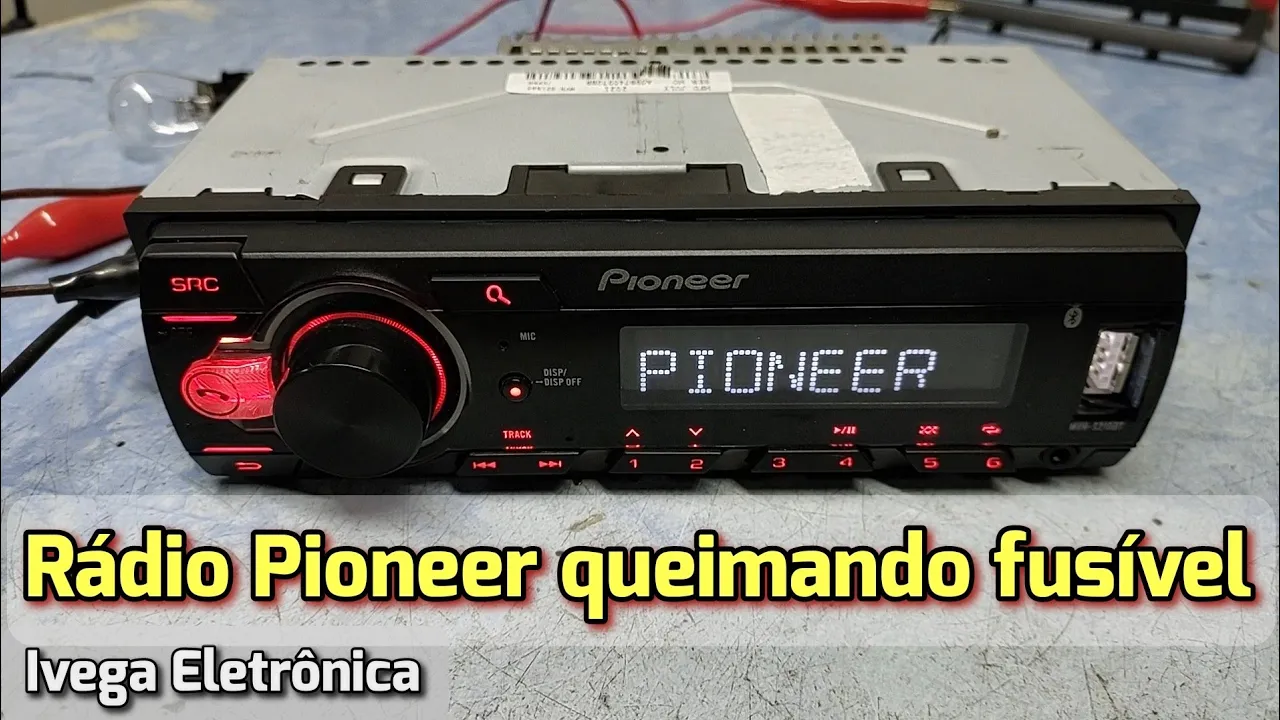

Olá pessoal bem-vindos ao meu canal I Vega eletrônica rádio piner entrando em curto o dono desse rádio aqui ele já tem esse rádio já há uns 3 anos o rádio parou de funcionar levou no instalador instalador verificou que o fusível estava aberto colocou outro fusível ligou e o fusível queimou então aqui o rádio ele está em curto quando coloco fusível o fusível queima que é o rádio está em curto geralmente quando é rádio de carro assim o que que queima Qual a primeira coisa que a gente pensa que a gente imagina que esteja queimado o
diodo aqui que fica na entrada dos 12 V ou a saída em curto nesse caso aqui eu já até tirei o diodo diodo tá aqui O lugarzinho dele tá ali ó já tirei o diodo e o curto ainda continua então aqui é só para tirar dúvida pessoal tiro o diodo testa se não é o diodo geralmente tem os diodos SMD também que queimam né se não for o diodo na entrada dos 12 V geralmente é a saída em curto só que pra gente testar a gente teria que tirar a saída ou desligar sua alimentação como
esses rádios aqui eles são bem chatinhos de meer porque tem trilhas em cima e embaixo para mim cortar trilha aqui pessoal para isolar a saída para ver se continua em curto ou não D um pouquinho de trabalho então aqui nesse caso o que que eu faço eu pego uma tensão aqui no caso eu pego 5 v uma tensão baixa e jogo no circuito e vou colocando a mão assim para ver o que que aquece onde aquecer ali está o problema então vou pegar aqui a minha fonte coloco aqui O negativo na carcaça liguei aqui o
positivo dar uma testada antes para vocês verem positivo Eu liguei aqui onde estava o diodo depois do fusível né aqui é o fusível e eu tô ligando aqui na entrada da bobina alimentação direta vou mostrar aqui para vocês que tá realmente Em Curto não precisa ligar a fonte né pessoal com o multímetro aqui a gente já vê que tá em curto Vou colocar aqui no capacitor eletrolítico ó Costa uma ponta na outra resistência zero tá aí ó tô colocando a resistência tá zero vou inverter as pontas de prova continua dando continuidade eu tenho que est
completamente Em Curto o rádio então eu uso esse método aqui para descobrir o que que tá ruim ó coloco aqui O negativo e vou encostando aqui pego uma tensão baixa de 5 v e e vou encostando aqui pessoal aí o componente que aquecer o componente que tá em curto Então vou colocando aqui põe a mão na saída a saída ela não tá quente coloca a mão no capacitor que às vezes pode ser capacitor também muito difícil mas também acontece também não tá quente eu vou dando curtinho assim rápido e vou colocando a mão na placa

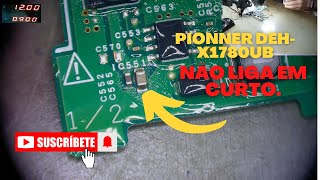

aí quando eu chego aqui pessoal quando coloco a mão aqui ó esse canto aqui ele tá quente então provavelmente o problema tá aqui nesse cantinho que que nós temos aqui a fonte de 5 V ó esse reator Zinho aqui ó essa bobinha quando eu ligo a tensão ele aquece pessoal então Muito provavelmente esse circuito integrado aqui ele tá ruim esse circuito integrado aqui é o e 3482 é um circuito integrado aí meio carinho né Você pode est substituindo a fonte de 5 v pode estar colocando um conversor desse ddc de 5 v aqui no meu
caso eu tenho uma sucatinha aqui que é quase parecida ó tem aqui esse mesmo circuito integrado então eu vou tirar daqui e vou colocar lá ó esse aqui é o 3482 fonte de 5 v Então vamos tirar esse se daí pessoal e vamos ver se realmente é ele provavelmente deve ser ele que tá com problema se for capacitor cerâmica aqui eu acho que que devia est deveria ter torrado quando jogasse tem uma tensão vamos tirar aqui o ci né E vamos ver se o curto permanece aqui já tirei o circuito integrado que que aconteceu ainda
continua em curto tá aqui o circuito integrado pessoal tá aqui V testar aí vou pegar aqui ó desse capacitor colocar a ponta vermelha aqui ó na carcaça quando eu coloco aqui da bobinha mesmo pessoal ó quando Pego aqui da bobina mesmo curto e ainda continua só inverter a minha ponta de prova ó curto dos dois lados também eu testo aqui também na saída aqui ó do 5 v essa bobininhas pessoal tá vendo ó na linha de 12 v o curto permanece vou ligar aqui com uma lâmpada para vocês verem O negativo agora tô com uma
lâmpada em série aqui pessoal ó ó liga aqui a lâmpada acende tá vendo Então o curto ainda permanece vou soltar agora aqui esse capacitor soltar esse capacitor Zinho cerâmico PR ver se ele é ocupado aí pessoal aqui entra os 12 V ó passa por essa bobina vem aqui no capacitor eletrolítico positivo vem aqui entra no pino TRS do circuito integrado soltei ele e o curto ainda permanece pode ser o qu esse capacitor ou esse capacitor aqui mas vou tirar esse capacitor cerâmico aqui pessoal tá meio el não aparenta tá preto nem nada mas vamos tirar
ele fora aí para ver o que acontece ol ó soltou capacitor solto Vamos lá ver se o curto ainda permanece aqui ponta vermelha no negativo ó agora já acabou o curto não tenho mais o curto tá vendo pessoal o que que eu pensei que quera esse rádio Talvez o dono colocasse ó o capacitor Talvez o dono que que eu pensei talvez o dono colocasse aí o celular para carregar né aqui no USB e acabou queimando C integrado a o raciocínio que a gente tem só que aqui não né fou que tava usando normal e o
rádio parou não mexeu na instalação nem nada então o rádio queimou sozinho né Então tá aqui ó capacitor Zinho cerâmico totalmente Em Curto colocar o se de volta né pessoal que bom aqui que o se não tá ruim colocar o sezinho de volta aí voltando aqui já com o circuito integrado colocado e também com o capacitor já trocado coloquei um outro tipo de capacitor capacitor de 100nf pessoal aqui vou deixar mais uma dica quando você mexe assim numa fonte como essa de 5 v que alimenta o circuito tem que tomar muito cuidado então o que
que você faz você liga a fonte no caso aqui os 12 V você liga aí aproximadamente 4 V uma tensão baixa aí você pega o multímetro e coloca na saída da fonte tô colocando aqui na saída da fonte que eu mexi né tirei o integrado coloquei de volta então eu vou acompanhar a tensão tô aqui com 4 V na saída da fonte de 5 v e vou aumentando aqui a minha fonte devagarzinho para ver se não passa dos 5 v pessoal se passar do 5 v você para e verifica se tem algum problema se aumentar
a fonte cravar no 5 v é porque tá funcionando tudo direitinho eu faço isso aí para não ter nenhum problema e aqui a lâmpada ela tá ligada em série como o positivo se tiver algum problema por acaso aí Se der algum problema a lâmpada acende pessoal mas aqui o erro já foi corrigido e não tá tendo consumo né e a lâmpada tá apagada Então vou aumentar aqui a minha fonte gradualmente ol 4 V tenho aqui um ajuste subo ali para 5 V ó a saída da nossa fonte já cravou aqui em 5 V ó passei
um pouquinho vou aumentando ali com seis e a nossa fonte dcdc de 5 v do rádio ela permanece CV em 5 v Então dessa forma eu sei que tá tudo funcionando posso aumentar aqui a fte para 12 V que não tem nenhum problema se tivesse passado aqui de 5 v aí você deslig e verifica novamente pessoal certo então aqui vou aumentar para 12 V tá aí a alimentação de 12 v e a nossa fonte aqui agora com 5 v Então a nossa fonte já está funcionando né agora para testar o rádio eu preciso ligar aqui
o ac né Se eu colocar a frentinha aqui ele não liga tá aí com 5 v pessoal não liga aqui porque tá faltando o ACC Então vou colocar aqui o diodo de volta no lugar e vamos ver se tá tudo OK com esse rádio Prontinho o rádio funcionando não deu mais nenhum outro problema né só foi aqui o nosso capacitor Zinho eu confesso aí que eu não esperava que fosse um capacitor Em Curto num rádio Desse pessoal esperava que fosse o diodo ou a saída algum outro componente menos o capacitor Então tá aí para vocês
verem que qualquer peça aí é passível de queimar né o rádio ele tá ligado tá tocando aí o pend drive tá insere ainda com a lâmpada pode ver a lâmpada nem acende pessoal vendo o consumo do rádio é muito pouco a lâmpada aqui nem acusa acender nada então Toda vez que você for testar também você pode est ligando uma lâmpada em Sé aí pr não ocasionar mais nenhum problema certo pessoal tá aí o Ráo piner funcionando zeradinho aí com problema na fonte beleza pessoal gostou do vídeo deixa seu joinha se inscreve no meu canal para
você tá recebendo mais dicas de conserto e de eletrônica Então é isso aí pessoal Valeu muito [Música] obrigado [Música] C Olá pessoal bem-vindos ao meu canal I Vega eletrônica rádio piner entrando em curto o dono desse rádio aqui ele já tem esse rádio já há uns 3 anos o rádio parou de funcionar levou no instalador instalador verificou que o fusível estava aberto colocou outro fusível ligou e o fusível queimou então aqui o rádio ele está em curto quando coloco fusível o fusível queima que é o rádio está em curto geralmente quando é rádio de carro
assim o que que queima Qual a primeira coisa que a gente pensa que a gente imagina que esteja queimado o diodo aqui que fica na entrada dos 12 V ou a saída em curto nesse caso aqui eu já até tirei o diodo diodo tá aqui O lugarzinho dele tá ali ó já tirei o diodo e o curto ainda continua então aqui é só para tirar dúvida pessoal tiro o diodo testa se não é o diodo geralmente tem os diodos SMD também que queimam né se não for o diodo na entrada dos 12 V geralmente é
a saída em curto só que pra gente testar a gente teria que tirar a saída ou desligar sua alimentação como esses rádios aqui eles são bem chatinhos de meer porque tem trilhas em cima e embaixo para mim cortar trilha aqui pessoal para isolar a saída para ver se continua em curto ou não D um pouquinho de trabalho então aqui nesse caso o que que eu faço eu pego uma tensão aqui no caso eu pego 5 v uma tensão baixa e jogo no circuito e vou colocando a mão assim para ver o que que aquece onde
aquecer ali está o problema então vou pegar aqui a minha fonte coloco aqui O negativo na carcaça liguei aqui o positivo dar uma testada antes para vocês verem positivo Eu liguei aqui onde estava o diodo depois do fusível né aqui é o fusível e eu tô ligando aqui na entrada da bobina alimentação direta vou mostrar aqui para vocês que tá realmente Em Curto não precisa ligar a fonte né pessoal com o multímetro aqui a gente já vê que tá em curto Vou colocar aqui no capacitor eletrolítico ó Costa uma ponta na outra resistência zero tá
aí ó tô colocando a resistência tá zero vou inverter as pontas de prova continua dando continuidade eu tenho que est completamente Em Curto o rádio então eu uso esse método aqui para descobrir o que que tá ruim ó coloco aqui O negativo e vou encostando aqui pego uma tensão baixa de 5 v e e vou encostando aqui pessoal aí o componente que aquecer o componente que tá em curto Então vou colocando aqui põe a mão na saída a saída ela não tá quente coloca a mão no capacitor que às vezes pode ser capacitor também muito
difícil mas também acontece também não tá quente eu vou dando curtinho assim rápido e vou colocando a mão na placa aí quando eu chego aqui pessoal quando coloco a mão aqui ó esse canto aqui ele tá quente então provavelmente o problema tá aqui nesse cantinho que que nós temos aqui a fonte de 5 V ó esse reator Zinho aqui ó essa bobinha quando eu ligo a tensão ele aquece pessoal então Muito provavelmente esse circuito integrado aqui ele tá ruim esse circuito integrado aqui é o e 3482 é um circuito integrado aí meio carinho né Você
pode est substituindo a fonte de 5 v pode estar colocando um conversor desse ddc de 5 v aqui no meu caso eu tenho uma sucatinha aqui que é quase parecida ó tem aqui esse mesmo circuito integrado então eu vou tirar daqui e vou colocar lá ó esse aqui é o 3482 fonte de 5 v Então vamos tirar esse se daí pessoal e vamos ver se realmente é ele provavelmente deve ser ele que tá com problema se for capacitor cerâmica aqui eu acho que que devia est deveria ter torrado quando jogasse tem uma tensão vamos tirar
aqui o ci né E vamos ver se o curto permanece aqui já tirei o circuito integrado que que aconteceu ainda continua em curto tá aqui o circuito integrado pessoal tá aqui V testar aí vou pegar aqui ó desse capacitor colocar a ponta vermelha aqui ó na carcaça quando eu coloco aqui da bobinha mesmo pessoal ó quando Pego aqui da bobina mesmo curto e ainda continua só inverter a minha ponta de prova ó curto dos dois lados também eu testo aqui também na saída aqui ó do 5 v essa bobininhas pessoal tá vendo ó na linha
de 12 v o curto permanece vou ligar aqui com uma lâmpada para vocês verem O negativo agora tô com uma lâmpada em série aqui pessoal ó ó liga aqui a lâmpada acende tá vendo Então o curto ainda permanece vou soltar agora aqui esse capacitor soltar esse capacitor Zinho cerâmico PR ver se ele é ocupado aí pessoal aqui entra os 12 V ó passa por essa bobina vem aqui no capacitor eletrolítico positivo vem aqui entra no pino TRS do circuito integrado soltei ele e o curto ainda permanece pode ser o qu esse capacitor ou esse capacitor
aqui mas vou tirar esse capacitor cerâmico aqui pessoal tá meio el não aparenta tá preto nem nada mas vamos tirar ele fora aí para ver o que acontece ol ó soltou capacitor solto Vamos lá ver se o curto ainda permanece aqui ponta vermelha no negativo ó agora já acabou o curto não tenho mais o curto tá vendo pessoal o que que eu pensei que quera esse rádio Talvez o dono colocasse ó o capacitor Talvez o dono que que eu pensei talvez o dono colocasse aí o celular para carregar né aqui no USB e acabou queimando
C integrado a o raciocínio que a gente tem só que aqui não né fou que tava usando normal e o rádio parou não mexeu na instalação nem nada então o rádio queimou sozinho né Então tá aqui ó capacitor Zinho cerâmico totalmente Em Curto colocar o se de volta né pessoal que bom aqui que o se não tá ruim colocar o sezinho de volta aí voltando aqui já com o circuito integrado colocado e também com o capacitor já trocado coloquei um outro tipo de capacitor capacitor de 100nf pessoal aqui vou deixar mais uma dica quando você
mexe assim numa fonte como essa de 5 v que alimenta o circuito tem que tomar muito cuidado então o que que você faz você liga a fonte no caso aqui os 12 V você liga aí aproximadamente 4 V uma tensão baixa aí você pega o multímetro e coloca na saída da fonte tô colocando aqui na saída da fonte que eu mexi né tirei o integrado coloquei de volta então eu vou acompanhar a tensão tô aqui com 4 V na saída da fonte de 5 v e vou aumentando aqui a minha fonte devagarzinho para ver se
não passa dos 5 v pessoal se passar do 5 v você para e verifica se tem algum problema se aumentar a fonte cravar no 5 v é porque tá funcionando tudo direitinho eu faço isso aí para não ter nenhum problema e aqui a lâmpada ela tá ligada em série como o positivo se tiver algum problema por acaso aí Se der algum problema a lâmpada acende pessoal mas aqui o erro já foi corrigido e não tá tendo consumo né e a lâmpada tá apagada Então vou aumentar aqui a minha fonte gradualmente ol 4 V tenho aqui
um ajuste subo ali para 5 V ó a saída da nossa fonte já cravou aqui em 5 V ó passei um pouquinho vou aumentando ali com seis e a nossa fonte dcdc de 5 v do rádio ela permanece CV em 5 v Então dessa forma eu sei que tá tudo funcionando posso aumentar aqui a fte para 12 V que não tem nenhum problema se tivesse passado aqui de 5 v aí você deslig e verifica novamente pessoal certo então aqui vou aumentar para 12 V tá aí a alimentação de 12 v e a nossa fonte aqui
agora com 5 v Então a nossa fonte já está funcionando né agora para testar o rádio eu preciso ligar aqui o ac né Se eu colocar a frentinha aqui ele não liga tá aí com 5 v pessoal não liga aqui porque tá faltando o ACC Então vou colocar aqui o diodo de volta no lugar e vamos ver se tá tudo OK com esse rádio Prontinho o rádio funcionando não deu mais nenhum outro problema né só foi aqui o nosso capacitor Zinho eu confesso aí que eu não esperava que fosse um capacitor Em Curto num rádio
Desse pessoal esperava que fosse o diodo ou a saída algum outro componente menos o capacitor Então tá aí para vocês verem que qualquer peça aí é passível de queimar né o rádio ele tá ligado tá tocando aí o pend drive tá insere ainda com a lâmpada pode ver a lâmpada nem acende pessoal vendo o consumo do rádio é muito pouco a lâmpada aqui nem acusa acender nada então Toda vez que você for testar também você pode est ligando uma lâmpada em Sé aí pr não ocasionar mais nenhum problema certo pessoal tá aí o Ráo piner
funcionando zeradinho aí com problema na fonte beleza pessoal gostou do vídeo deixa seu joinha se inscreve no meu canal para você tá recebendo mais dicas de conserto e de eletrônica Então é isso aí pessoal Valeu muito [Música] obrigado [Música] C
