pessoal sejam todos bem-vindos novamente ao nosso curso eh Hoje é a nossa segunda aula do tópico Tecnologia dos aerogeradores E hoje vamos falar eh com mais detalhes não é dos componentes que foram apresentados na primeira aula especificamente eh da fundação do aerogerador e da t Ok eh então a fundação né é aquela parte que fica aqui eh soterrada vamos dizer não é eh e ela geralmente é feita de concreto não é ok Eles eh obviamente eh tem diferentes formatos não é OK mas eh o concreto é o material utilizado na maioria das Fundações dos aerogeradores

certo eh o concreto também é utilizado em algumas Torres como vamos ver mais na frente ok eh e esse concreto é reforçado com aço de alta resistência Como podemos ver aqui não é Então pessoal coloca aço aqui perfis de Aço vergalhões de aço e coloca um molde para fazer a fundação certo e depois coloca concreto né aqui vemos como que está sendo jogado concreto para fazer a concretagem Ok eh a fundação não é ela eh tem como objetivo sustentar o aerogerador deve transferir todos os esforços do aerogerador para o chão Ok e também contribuir com

a dinâmica estrutural do aerogerador eh para evitar instabilidades ok que o aerogerador fique não fique fixo não é certo ou alguma ressonância inclusive né que são aquelas vibrações indesejadas pode acontecer isso aqui não é também já aconteceu algumas vezes que o projeto da fundação não foi muito bem feito e acabou caindo né a fundação aqui por exemplo o ideal seria utilizar Estacas metálicas que afundasse mais eh no solo para evitar que aconteça isso aqui o tombamento do aerogerador Ok eh para a construção dessa Fundação o primeiro processo é eh abrir eh uma um orifício no

chão não é eh no solo Ok eh antes disso obviamente foi feito uma sondagem não é colocar um tipo uma broca bem Grande para analisar como é que como é que é a a a composição do solo não é OK porque eh o projeto do Parque Eólico indica o lugar onde vai ser a melhor opção de colocar os aerogeradores porém não sabemos que tipo de solo existe embaixo da superfície né se tem água por exemplo ou se tem rochas ou se tem calcário Ok então para isso é feito uma Fundação beleza E perdão uma sondagem

não é aquela o mesmo processo que o pessoal faz durante a durante a construção dos prédios coloca uma uma broca de um tamanho muito significativo E aí retira amostras do solo para ver como é que é a composição OK depois disso aí é feita a escavação certo eh é um orifício de um tamanho significativo Ok e depois já começa a preparação da base não é aqui ó o pessoal passa uma camada de concreto Ok eh para evitar por exemplo infiltrações não é tem casos por exemplo que o solo tem calcário e o pessoal tem que

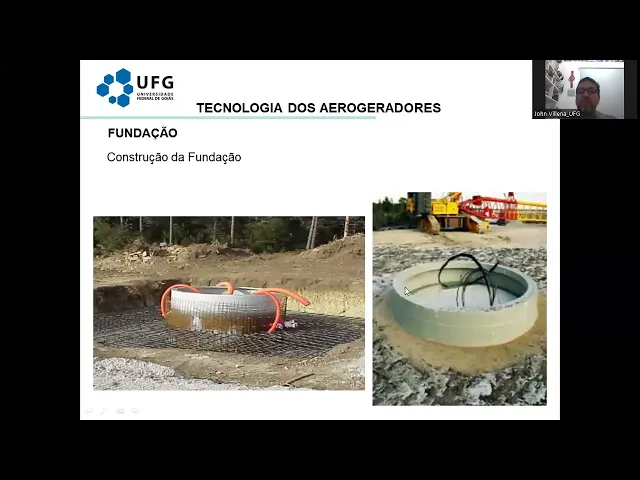

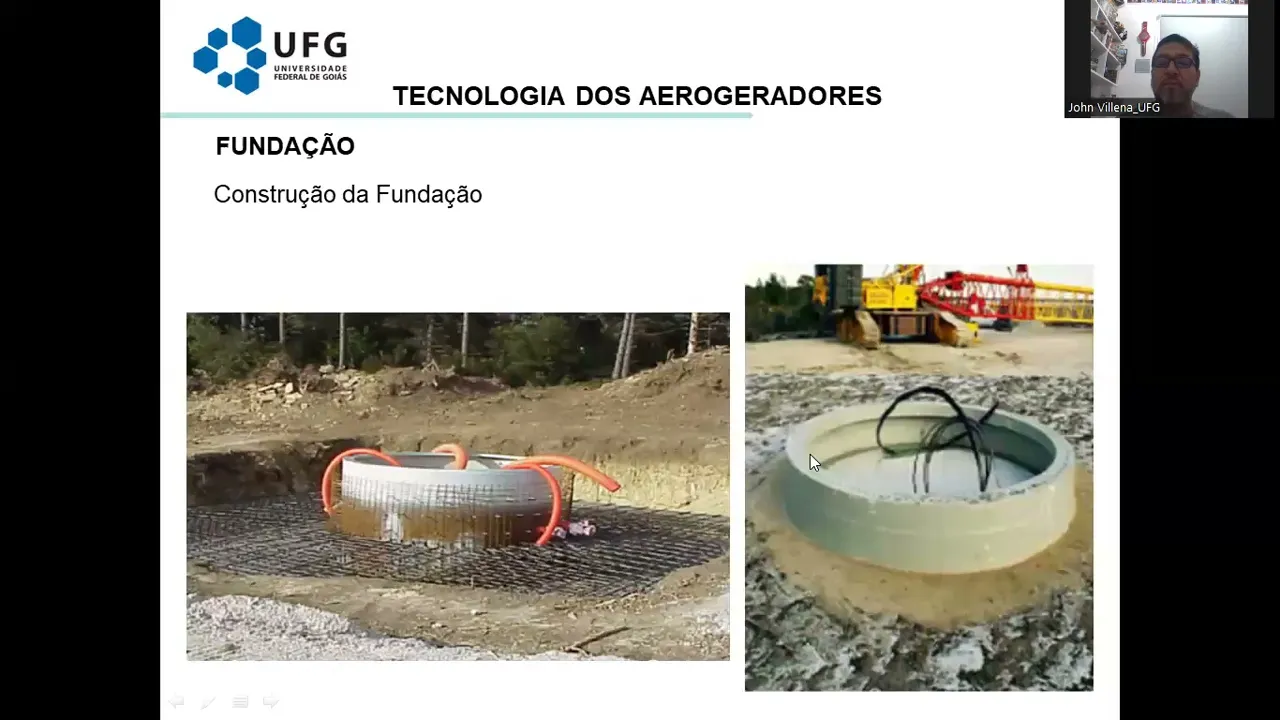

fazer essa remoção desse calcário para evitar que ele acabe eh aumentando a corrução dos componentes da fundação e aqui ó a prepara ação e o pessoal começa a montar o molde Ok Esse é o molde interno tá bom que fica no centro da fundação e aqui o pessoal começa a montar os perfis metálicos né A armação de Aço da fundação obviamente essa foi o calculista né Deve projetar essa quantidade de de Aço Ok necessário para suportar o aerogerador que vai ser instalado em cima eh desse aerogerador eh dessa Fundação perdão eh aqui vemos se continua

a montagem da Armação de Aço não é Ok eh e já está finalizado esse processo de de montagem da fundação eh da Armação de Aço perfeito Depois o pessoal vai colocar uns moldes por aqui externos e vai fazer a concretagem ok aqui vemos um detalhe aqui por dentro eh da Armação de ao inclusive é feita a passagem de alguns eh algumas tubulações eh eh pelas quais vão passar alguns cavos não é por exemplo o sistema de aterramento não é aquele aquele para raios que a gente conhece tem que ter no aerogerador também e ele passa

por aqui até a fundação onde é feito o aterramento em si Ok e Aqui começa a concretagem Ok o pessoal começa a montar a colocar concreto aqui já está um moldo externo não é veia e essa concretagem é feita durante o dia e a noite ok eh é uma quantidade muito significativa de de concreto né a única restrição é que esse essa concret tem que ser contínua não pode parar por isso que geralmente o pessoal instar lá uma fábrica uma usina de concreto próxima a onde estão sendo feitas essas obras eh de instalação de parques

eólicos e aqui ó terminou certo já foi feita a concretagem E agora se dá lugar a cura não é eh ou seca do concreto né o concreto vai secar Ok e está sendo a cura desse concreto uhum e depois ó é feita a o aterramento né nesse furo que ficou aqui é colocado Terra novamente ok para ficar apenas a parte superior da fundação visível E aqui onde vão ser instalados as torres né as torres são conectadas nessa parte superior Ok eh aqui temos duas opções né ven aqui com alguns orifícios ok E esses orifícios são

utilizados para quando a torre é de concreto protendido esse concreto protendido vamos falar daqui a pouco e esse tipo de fundação é quando a torre é metálica certo e ela é fixada essa base com parafusos também ok é uma flange aparafusada uhum Eh vamos falar agora das Torres não é a torre de concreto Ok pode ser concreto protendido Ok apenas concreto também ou híbrida a base inferior de concreto e a parte superior em aço Ok a fabricação pode ser feita no local ou pré-fabricada e montada em sões no lugar onde vai ser instalado o Parque

Eólico esse aqui é a melhor opção Tá pré-fabricada ok Porque montar apenas uma cina para atender um parque eólico nemuma fábrica desses desses eh dessas sessões no no próprio lugar do Parque Eólico é muito difícil geralmente o pessoal espera ter vários parques eólicos próximos E aí monta a fábrica para essas sessões ok aqui ó as torres de concreto podemos ver aqui ó uma torre de concreto e uma torre de Aço Ok tubular tranquilo então Eh as torres de concreto temm por exemplo uma vantagem que elas permitem diâmetros maiores aqui ó na parte inferior e eu

tenho maior espaço por exemplo para instalar alguns equipamentos na parte inferior dos aerogeradores com torre de concreto ok demandam também menor manutenção e Menor custo de transporte Ok ou também a possibilidade de fabricar no local ou na região como eu já falei não é geralmente é fabricada é montada uma ocina uma fábrica próxima e o transporte é bem mais fácil porque vamos ver aqui ela é feita em segmentos pequenos tá bom E esses segmentos pequenos depois são empilhados e podem ser transportados por caminhão bem mais fácil do que transportar por exemplo essas Torres que tem

eh dois ou três segmentos Ok e que tem dimensões muito grandes como vamos ver mais na frente também Ok em relação ao concreto protendido o que que é provavelmente primeira vez que vocês escutam esse termo certo então eu vou passar uns cabos por dentro do concreto Tá bom até agora não tem novidade nem uns cabos de aço por dentro do concreto beleza esses aqui é o concreto armado né que utiliza por exemplo esses barras de metal para que ficam dentro do concreto mas essas barras aqui esses os que vemos aqui né OK ou esses vamos

dizer Arame né essas barras aqui o que que eles vão fazer eles vão puxar elas certo de maneira que o concreto ele seja comprimido através desse processo eh de tração do cabo não é então esse cabo aqui ó esse cabo aqui que a gente está vendo aqui esses cabos vão ser puxados certo então o que que esses cabos Ao serem puxados vão fazer vão compr Miro concreto ok uma das características do concreto é que ele trabalha muito bem em compressão Ok eh e é por isso que o pessoal utiliza esse eh concreto protendido não é

a a parte que no Brasil por exemplo é uma solução Bem mais econômica do que as torres de azo o Brasil não tem uma boa indústria Siderúrgica Então essas Torres metálicas de aerogerador não são fabricadas aqui no Brasil geralmente São fabricadas fora e transportadas por navio até aqui ok já no caso do concreto concreto protendido essas essas Torres São fabricadas aqui no Brasil Ok e como já vimos próxima eh do local onde está sendo instalado o Parque Eólico esses cavos aqui como já vimos são cavos de aço de alta resistência e eles são passados por

dentro do concreto não é obviamente por uns orifícios especiais por onde vão ser passados esses cavos aqui e como já vimos não é o concreto ele é bom para compressão mas não é bom para tração Ok compressão é o quê eu tentar apertar uma determinada estrutura não é e tração é eu tentar puxar uma determinada estrutura Ok compressão tração certo e o concreto não é bom para tração se ele não trabalha quando bem quando eu t puxando ele mas quando eu adiciono aço dentro desse concreto eu estou eu estou criando um material que se tanto

para compressão quanto para tração Ok além deles terem por exemplo o aço e o concreto terem características similares de dilatação térmica E também o concreto quando ele é colocado em cima do aço ele protege esse material contra a corrão não é OK e aqui ó concede mais resistência evita eh propagação de fissuras não é Ok eh e aqui por exemplo podemos ver uma fábrica que foi montada lá no Rio Grande do Norte aqui ó E esses são os modes para montar estes segmentos de Torre que estamos vendo aqui não é esses segmentos de Torre que

podem ser por exemplo ex eh uma cilindros né ou semicilíndrica as as eh os segmentos inferiores da das Torres São bipartidas ok Porque Isso facilita o transporte né Lembrando que o caminhão ele eh não pode transportar eh elementos de uma uma largura muito elevada n isso acabaria por exemplo atrapalhando a a viia não é uma uma uma Rodovia Ok então se fabricarem bipartidos não é já coloco a metade num caminhão e não ultrapassa os limites da Carroça do caminhão Ok eh e o esses aqui são os moldes não é OK esse aqui é o caso

específico de uma marca de aerogerador Ok e vejam aqui ó ele tem quantos segmentos is aqui tem 21 segmentos na parte inferior e todo todos esses segmentos aqui ó até o 18 não é Lembrando que começa no -3 Beleza eles são eh de concreto certo eles são feitos de concreto e olhe até aqui não é até o segmento seis eles são bipartidos E então eles são fabricadas na metade de um cilindro e depois são eh ados já lá no lugar onde está sendo instalado o Parque Eólico Como podemos ver aqui ó veam aqui estão as

duas metades e aqui estão feit sendo colocados logo em cima da fundação Ok venam esses orifícios aqui e daqui a pouco vamos falar para que servem esses orifícios beleza Eh cada um desses blocos aqui ó desses blocos de concreto que vão desde 03n até o 18 tá bom eles têm uns furos OK são furos que passam através deles aqui eu tô olhando de cima não é OK Esses são os segmentos e aqui eu tô olhando de cima são esses orifícios tá bom beleza esses orifícios Aqui Nesse caso tem 32 orifícios tá bom E esses orifícios

vão ser empilhados de tal maneira que sempre coincidam com esses esses esses tubula aqui não é veam aqui como é que está sendo montado tem uma ferramenta inclusive para que esses orifícios coincidam com esses orifícios que foram feitos na parte inferior ou na Fundação Ok tranquilo até aí mas para que que eu vou utilizar esses orifícios né aqui eu vou empilhando empilhando empilhando com essa restrição né Sempre esses 32 orifícios tem que ficar alinhados ok Porque depois através desses orifícios quando a torre foram quando for foram empilhados todos os elementos de concreto eu vou lançar

cabos de aço Ok esses cabos de aço que eu vi na protensão aqui é um carrete de cavos de Aço não é certo e aqui ó esse essa ferramenta vai ser elevada por um guindaste at aqui em cima e vai começar a ser descido eh toalhas de Aço não é ou vários vários cabos de aço ok Eles vão descendo por esses 32 orifícios até chegar aqui embaixo Ok quando chega aqui embaixo isso aqui já é dentro da Fundação certo eles ficam dessa maneira não é obviamente tem operador em cima e operador em baixo né quando

o cabo chega o operador vai lá e fala ó chegou o cabo pode parar certo e esses cabos chegam aqui e aí aí que vai ser feito o processo de protensão não é digamos eles ficam chegam com uma determinada distância e o que que essa ferramenta vai fazer né Digamos que eu tenho essa distância de cavo apenas saindo por esse furo e essa prensa hidráulica ela vai fazer vai puxar não é ele puxa 60 cm esses cavos que estão fixos lá em cima OK E aí ele está comprimindo a minha torre e está finalizando a

construção dela ok Lembrando que esses segmentos de concreto estavam apenas empilhados um em cima de outro não é beleza e eram apenas concreto depois que é colocado o aço e aí vira concreto protendido OK depois disso aqui ou inclusive o pessoal fecha essas essas esses orifícios né coloca essa tampa aqui e bombeia concreto certo isso para quê para proteger novamente o Aço contra a eh eh corrão não é Ou evitar que esse aço enferruje não é então aqui ó ele bombeado o concreto tem um operador lá em cima e quando o concreto chega lá em

cima avisa aos operadores aqui embaixo e dispar que o concreto já chegou beleza e dessa maneira é feita a finalização eh da torre protendida lá para cima ainda tem dois segmentos metálicos não é se vocês viram aqui ó nesse esquema aqui ó temos dois segmentos metálicos que são montados depois de fazer todo esse processo de proteção da Torre Ok hum agora vamos falar eh de Torres metálicas não é as torres metálicas Como já vimos podem ser treliçadas ou tubulares cilíndricas ou cônicas tá bom eh ou híbridas inclusive não é que tem concreto na parte inferior

e aço na parte superior tranquilo que é o caso que eu apresentei agora né Tem e concreto protendido e Lá em cima tem eh dois segmentos de Aço Ok a fabricação geralmente é pré-fabricada não é as torres tubulares e a treliçada obviamente não tem como não ser montada no no local não é como tenho vários pedacinhos de metal e os da trela eu vou Montando minha própria trela lá no mesmo local Ok as torres treladas Ok obviamente são mais leves porque utilizo menos quantidade de material metálico são de fácil transporte porque eu transporto componentes pequenos

não é a montagem não precisa de guindastes de elevada capacidade né para quem não sabe que que é um guindaste é um equip desses aqui beleza e guindaste isso aqui o que ele vai isar né aqui tenho vários guindaste aqui eu tenho 1 2 3 4 guindastes Ok então obviamente não precisa de guindastes com elevadas capacidades porque eu não preciso carregar muito peso também não é OK e esse aqui requer maior manutenção não é Ok quando comparada por exemplo com as torres tubulares beleza porque tem muitos mais elementos não é cada um desses elementos de

metal que vemos aqui é fixado nosotros através por exemplo de parafusos ou rebites e obviamente são mais componentes para ter cuidado não é OK e agora isso aí fica a critério de cada uma Elas têm menor ou maior impacto visual depende de cada um não é eu particularmente não gosto muito desse tipo de eh torre ok eh por exemplo também é muito difícil subir numa torre dessa não é o pessoal precisa subir para fazer a manutenção e por exemplo essas Torres aqui metálicas Elas têm uma escada bem mais segura interna e os mais modernos tem

elevadores inclusive não é porque imagine subir 100 120 M só na escada não é o máximo que eu consegui subir foram 60 m e eu quase que eu morri Ok 60 M apenas imagine uma torre de 120 aí o pessoal compra um elevador e fica o elevador na parte interna da Torre e ajuda muito não é OK aqui é bem mais rápido né uma dessas aqui ó demora eh uns dois meses aqui a gente viu no primeiro caso ela demora em torno mais ou menos mais ou menos de TRS a 4 dias e todo ocorrer

dentro do planejado não é e esse aqui dura apenas um dia não é se todo correr por exemplo dentro do planejado né porque são três segmentos apenas então eu monto um em cima do outro e a parafuso apenas né aqui também tem um abrigo natural para cabos e equipamentos que é outra característica também das torres de concreto protendido e também maior proteção para acesso na cele que também é a mesma característica das torres de concreto protendido não é isso aqui é quando comparado com as torres treliçadas e também não sei se esteticamente elegante ou também

tem um menor Impacto visual Mas eu prefiro esse tipo de Torre mesmo ok aqui como é que a torre é feita não é a outra era fabricada emem Usina né aqui ó pegam lâminas chapas de Aço eles fazem a dobragem e fazem uma solda para fixar essas chapas de Aço inclusive vão juntando cada anel aqui ó certo e soldado aqui até ter o ã o segmento de Torre metálico final Ok eh aqui vem po ser inclusive ó geralmente o pessoal monta todos os instrumentos né aqui vão passar cabos de sinal de energia tá aqui a

escada que eu falei que o pessoal utiliza para subir e aqui é como que ele é jun elas são juntas não é um segmento e eh e fixado no outro através de parafusos e isso aqui que a gente chama de flange Ok e também essa flâ existe lá embaixo da Torre ok lá na Fundação e também vai ser a parafusada essa o primeiro segmento da Torre ok aqui vemos o transporte OK são segmentos de tamanho significativo não é comparado por exemplo com aqueles segmentos de torre de concreto é bem maior então a logística de transporte

é mais complicada ok e aqui vemos por exemplo a montagem não é aqui estão os segmentos das Torres geralmente o pessoal às vezes coloca uns equipamentos dentro tanto nesse tipo de Torre aqui metálica quanto eh de concreto são colocados equipamentos aqui na base não é Lembrando que a de concreto ela tem um espaço maior inclusive certo eh e aqui ó está sendo montada o primeiro elemento Esses são parafusos depois vou passar umas porcas aqui para fazer a a fixação Ok e aqui estão os próximos segmentos né então monto primeiro segmento a parafuso ele monto o

segundo junto ele também mediante parafusos por essas flanges ok que são esse tipo de junta né aqui ó esse é a parte inferior de um segmento Esse é a parte superior de outro segmento coloco um parafuso coloco vários parafusos na verdade e faço o aperto das porcas e acabo juntando e tendo a torre Total Ok eh e aqui alguns exemplos senhores de Torres híbridas não é veam aqui uma torre híbrida certo esse aqui é concreto protendido tá bom veam apenas que não são anéis não é podem ser por exemplo esse tipo de componentes aqui cada

um desses tipos é um componente de concreto que depois vai ser protendido então eu vou Montando minha torre dessa maneira né a outra que vimos também tem anéis certo e esse segmento aqui superior é de metal e temos também o caso por exemplo de uma torre de aerogerador com uma base apenas de concreto que não é concreto protendido é concreto armado certo que a é a concreto com vigas de Aço não é só que elas não são tracionadas não é elas são colocadas lá apenas do mesmo jeito que são colocadas para fazer a fundação e

depois fixam uma T um a torre metálica na parte superior Ok senhores então a nossa aula de hoje termina aqui Ok eh eh esse é o vídeo da nossa aula do dia deixa eu ver aqui do dia 14 senhores tá bom então segunda-feira 14 Esse é o vídeo eh desse dia ok então bom início de semana senhores quem assiste o vídeo na segunda ok e a gente se encontra no na próxima aula
