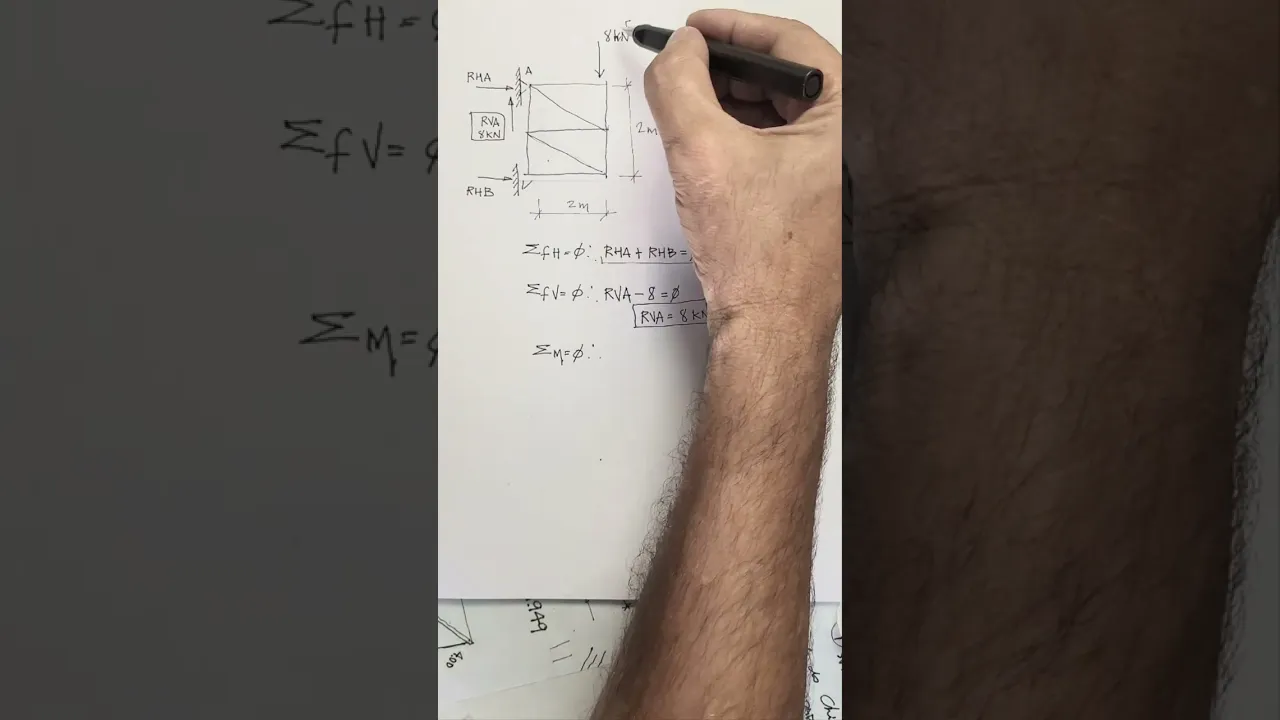

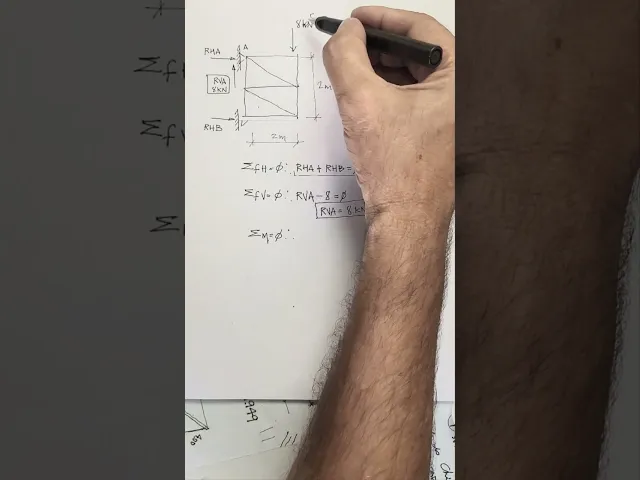

Olá, pessoal. Vamos paraa solução de mais um de um exercício aqui. Vamos imaginar aqui uma uma estrutura qualquer.
Pode ser uma treliça, né, que esteja presa, fixada e na parede com dois apoios, OK? O meu primeiro apoio aqui de segundo gênero e este outro apoio, o apoio de primeiro gênero, tá? OK?
Então, primeira coisa aqui que a gente faz é encontrar aqui as nossas reações de apoio, tá? Então, eu tenho aqui a minha reação, que são duas, a gente sempre indica positivo. E se a conta der diferente, a gente altera e essa força, esta reação, melhor dizendo, tá aqui, tá?
Então, vou chamar isso aqui de reação horizontal. em B. Essa daqui é a minha reação horizontal em A.
E essa daqui é a minha reação vertical em A. OK? Então vamos lá.
Lembrando que positivo positivo e eu adoto o antihorário como positivo. Tá bom? E aqui as nossas três reações de apoio.
Vamos à solução do problema, OK? Então vamos lá. Somatória de forças eh horizontais, vamos vamos seguir na horizontal.
É igual a zer. Portanto, vamos às nossas forças horizontais. Quais eu tenho aqui?
RHA positivo [Música] RH mais R H. Tenho mais alguma força? Não tenho mais nenhuma força.
Então eu tenho duas incógnitas aqui. E até que se prove o contrário, eu não tenho nenhuma força na horizontal. Isso tá me indicando que as duas são zero, mas eu tenho as minhas dúvidas porque vou deixar aqui, ó, em aberto, tá?
Vamos seguir. Somatória de forças na vertical é igual a zer. Então na vertical para cima é positivo.
Então aqui eu tenho R V A para cima. Próxima força é aquela menos. 8 é igual porque não tem mais nenhuma outra força a zero, tá?
Então, portanto, o meu R V ele é igual 8 KN positivo. Então aqui eu encontrei essa força aqui. Essa força aqui é de 8 KN.
Vou seguir com a minha terceira equação somatória dos meus momentos precisa dar zero. Portanto, vamos lá. Que que eu preciso imaginar aqui?
A nossa estrutura aqui, OK? Então, a gente imagina o quê? Que eu tenho apoio aqui com mais reações.
É esse aqui de cima. Então, o que a gente imagina é isso aqui, ó. Quais forças seriam capazes de torcer, de rotacionar essa peça.
Então, essa força aqui, ó, no próprio ponto não é capaz de de mexer com ela. Essa outra força aqui no próprio ponto não é capaz. Então, RVA e RHA não são capazes.
Já a minha RHB, ela é, tá? Tenho aqui a força e no caso seria positiva, tá? E eu tenho aquela outra força que vem de lá, que é o meu oito, que também é capaz de fazer o giro desta peça, tá?
Então, no meu caso aqui, o oito será negativo, tá bom? E são essas as contas que a gente traz para cá. Então, vamos lá.
Então eu tenho o -8 vezes a distância. Qual é a distância na perpendicular deste oito aqui? É esse do aqui, ó.
Vezes 2, tá? Qual a próxima força? essa mais RHB também vezes 2, porque 2 tá no outro sentido.
Tudo isso é igual a zero porque aquela não entra, tá? Então eu tenho aqui -1 +b x 2 é igual a 0. Então o meu R H B ele é igual 16 passa para lá positivo.
O 2 passa para lá dividindo o meu R H B é igual a 8 kN. Então acabei de encontrar o meu RHB. Esse RHB ele também é 8 kilo Newton e ele é positivo, né?
Agora vou vamos seguir. Lembra daquelas duas ali? Então vamos lá.
Eu tenho agora o RHB. O RHB não é zero, percebem? Não é zero.
Então vamos lá. RHA, que eu não tenho ainda até então ele era zero, tá certo? Mais 8, que é este aqui, tudo isso é igual a zero.
Então, RH A é igual, passa pro outro lado, - 8 KN. O que que significa esse sinal? Esse sinal significa que esta minha reação aqui eu preciso inverter esse sentido.
Significa que eu tenho que segurar essa essa peça aqui, tá? Então essa reação aqui ela é nesse sentido. Esse sinalzinho aqui é isso que está significando aqui.
Vou fazer isso aqui. É isso que tá significando aqui, ó. que na verdade é como se eu tivesse dois apoios aqui, ó.
Dois apoios aqui. E quando eu aplico uma força como essa daqui, ó, esses dois apoios, eles estão reagindo de maneira diferente a essa carga. Essa daqui dá para perceber por conta dessa rotação que eu tenho que empurrar para lá.
Então essa reação aqui tá corretíssima. É naquele sentido. No entanto, eu tenho que fazer força com essa daqui, ó.
para segurar ela. Então, na verdade, a força aqui é outra, esse sentido aqui, tá certo? Eu tô segurando aqui, ó, e forçando ali, ó.
Tá? Se eu se eu inverter isso, só segurar aqui e colocar o meu dedo fora, ele não vai dar certo, ele vai sair. Eu tenho que realmente forçar isso segurando para cá, tá certo?
E esse daqui basta uma barra qualquer segurando aqui que ele vai parar quietinha, tá? Então é essa força de rotular nesse sentido aqui, ó, que tá segurando isso, tá bom? Então, exercício resolvido.
Espero que vocês tenham curtido aí. Yeah.
