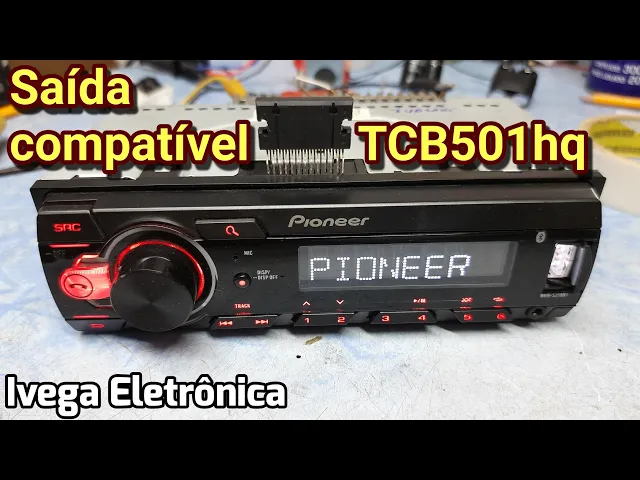

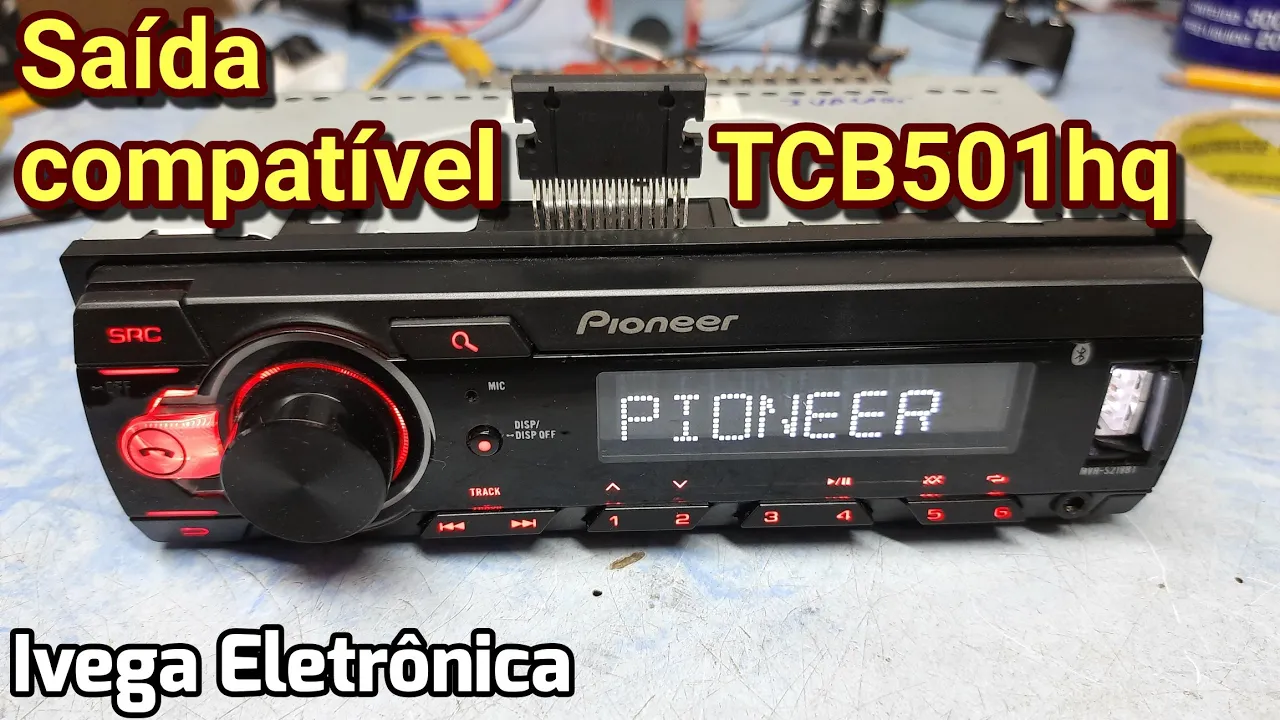

o Olá pessoal bem-vindos ao meu canal e Vega eletrônica trazendo dicas aí para você economizar tempo e dinheiro hoje vou ensinar e fazer a substituição dessa saída aqui ó perceber 501 por essas outras aqui ó al00 7.760 ou a 20 e 30 essas três são iguais Então é isso aí pessoal vamos lá como vocês podem ver aqui o rádio está ligado por ele está sem o áudio está sem o som mesma coisa que eu faço aqui é verificar se tem tensão aqui nas saídas dos alto-falantes como vocês podem ver não tem atenção depois eu dou
uma verificada no áudio você tem áudio não é isso a coloca aqui um computador na serra Wesley em áudio depois eu vejo tem R sinal de áudio aqui na entrada e no circuito integrado Olha só se encontrar então aqui também tem áudio Porém isso ainda não está funcionando como ela não tem tensão na saída aí vou ver lá o que no quatro pena do stand-by ele fica aqui ó nesse cá pastorzinho Olha só então tem aqui uma atenção de 3,3 volts tá sendo jogada lá no pino 4 do standy-by Então essa saída era para funcionar
porém ela não está funcionando Vou desligar o rádio o que eu desligo o rádio ele desliga atenção e desliga a saída quando eu ligo o rádio novamente atenção vem pensando standy by e essa atenção seria para ligar o circuito integrado seria para mandar aqui 6 volts e também aqui no pino 25 que ele tem uma certa remoto Olha só não tem intenção nenhuma um tensão na saída do estande na entrada do estande by você e aí ele está queimado então aí eu vou fazer a sua troca aí vou ensinar como é que substitui ele aí
colocando esses outros 50 200 graus e aqui ânsia de tirar saída eu vou mostrar para vocês o seu Valeu olha só aqui só você sair daqui Quase que eu não vejo nos vários pais não se você procurar aqui é para vender bem clarinho Então tá aqui ó perceber 501h que ela pode ser substituída facilmente uma que nós vamos fazer então é isso aí vou tirar ela aí já vou colocar outro e já volto com o vídeo aí explicando como é que se faz que já estou com a saída essa saída original tirei ela com ajuda
dos operadores do sol da lua uma aquecida antes eu consigo tirar lá inteira tem toma cuidado para não queimar a placa e aqui vou colocar no lugar a pal007 você pode também pode ter 1075 6110 atender 73 88 no caso dessa aqui ó tda7388 pode colocar também pode colocar também ela vai funcionar lá só não vai ter o remoto aqui no pino 25 essa aqui já tenho remoto no 25 Então vai ter problema a única coisa que você vai ter que fazer é deixar o pino um levantado qualquer é isso que eu falei que o
pino um deixar ele levantado não sou dar no circuito apenas essa modificação aí que você vai fazer tô aqui nós temos o pino um a gente não vai soltar o pino um nessa forma aí a gente substituir essa saída original que a ter cb501 então a saída vai ficar dessa forma aqui ó deixar o pino que eu pena que da esquerda do componente com ele de frente deixar ele levantado e só dar somente os outros terminais 1 E aí E aí a saída já está colocada e deixar o pino um livre sempre ligação e aqui
pessoal já está funcionando olha só que maravilha já instalei o autor vão te ligado viu o sol já está funcionando posto aqui pra vocês novamente a saidinha aqui ó 16 Volts que não tinha antes atenção de estandebai a mesma 3,3 volts olha só a mesa P circuito integrado e aqui no pleno 25 é saída do remoto aí ó tda7388 não tem essa atenção então que vou desligar o áudio para vocês verem que ela desliga e quando eu ligar o rádio novamente ela liga atenção aqui no pino 25 caso você não tenha nem antena elétrica e
nem um módulo para ligar você pode usar tda7388 agora se você tiver um módulo para ligar você vai colocar aí é e eu falei 007 7.560 e a 20 e 30 Olha só pessoal se vocês foram na internet fazer uma pesquisa sobre essa saída aqui ó vocês vão encontrar lá saída de áudio compatível ter cb501 todo esmalte vender uma saída de áudio no caso é uma dessas três que eu falei para vocês e vou falar para você deixar o pino levantado Então tá aí a equivalência dessa saída Então tá aí dicas do canal ivega eletrônica
para você ter economizando aí tempo e dinheiro se você gostou deixa aí o seu joinha se inscrever no meu canal para você estar recebendo é mais dicas de conserto e de eletrônica Então é isso aí pessoal valeu obrigado aí hoje
