[Música] olá tudo bem meu nome é homer araújo trabalha aqui na hoje vamos falar um pouco como funciona esse sistema fotovoltaico tudo começa pelas placas ela capta a radiação proveniente do sol e transforma essa energia em corrente contínua fazendo com que essa energia chegue ao equipamento chamado inversor para que seja transformado em corrente alternada que possa ser usado nas suas casas é importante ressaltar que a orientação do telhado é uma coisa extremamente importante não pode haver sombreamento e também deve seguir a atitude do lugar como por exemplo a atitude correspondente à sua cidade é importantes

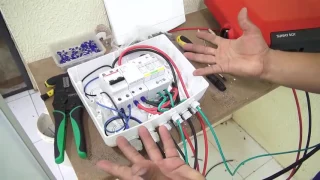

bom agora vou mostrar o todo o funcionamento do sistema a partir daí strong box então a energia vem das placas através dos cabos neto corrente contínua que são especiais para isso e vem para xbox então vou mostrar aqui como funciona primeiramente precisamos abrir ela tem quatro parafusos da então você solta os quatro para público e esse é o interior dela essa parte superior da extreme box ela já vem toda montada então não tem necessidade de você se preocupar a única coisa que você vai se preocupar é em trazer o aterramento para as placas para este
ano de boxe vernon o cabo de corrente contínua positivo eo negativo o que é cada componente que vem strong box primeiro vem a parte do aterramento o porta foi possível e um fusível que está aqui dentro isso aqui é um dps tá então ele já está tudo interligado em cima eu só preciso chegar com o positivo aqui na entrada aqui na parte de baixo pelo lado esquerdo wen também sinalizado a cnet que tinha aqui mais uns significa que é o positivo e tem aqui ou menos um que é o negativo não tenho porta fusível para
o positivo eo negativo e daqui sai passa para a chave seccionadora ela é a chave 4 popular saindo daqui eu tenho o positivo eo negativo que sai da chave 4 popular e vai para o nosso inversor então esse é o esquema de ligação neste momento aqui é importante ressaltar que a estrela do boxe é um componente é uma parte do seu sistema que além de proteger ela ajuda na parte de manutenção não posso vir desligar o sistema aqui para dar manutenção e tudo mais então esse é o foco da extreme box a partir do momento
que eu venho para o inversor este é o equipamento eu tenho entrado do positivo do negativo o módulo ii foi como nós falamos temos outro vídeo demonstrando qual a utilidade dele e como funciona o inversor aqui ele tem uns pequenos símbolo de várias placas agrupadas aqui um espelho um quadradinho significa que as placas e entre o inversor e as placas têm um led e cilad significa aqui a energia quando ele está aceso significa que a energia está vindo da das placas depois do inversor até um símbolo de uma torre significa concessionário tem um outro led
caso e led esteja acesa significa que ele está em funcionamento e aqui ele tem um pequeno quadradinho com led mostrando alarme significa que esse caso aconteça algum erro que possa acontecer caso a funcionária cai algum por algum motivo ele vai ficar vermelho aqui depois disso com breves toques aqui ele vai mostrando algumas informações no display então eu tenho aqui há informações se ele está conectado à rede se ele tiver algum erro recente que aconteceu ele vai mostrar justamente nesta tela de mensagem e conforme eu vou dando os toques e vai passando de informação a informação
não tenho aqui atenção contínua é o que entra dele eo que sai de energia então tá entrando neste momento 172 volts contínuo a corrente também 8,44 peres a rede e se rende vf aqui significa a respeito da concessionária estão neste momento a concessionária está com a tensão de 230 volts alternados uma frequência de 60 hertz e também uma corrente de 6,78 pérez e atenção de barramento que uma tensão interna então é uma atenção conforme ele vai fazendo esse trabalho é uma tensão interna dentro do barramento na próxima tela eu tenho um pequeno gráfico mostrando aqui
conforme vai indo a geração durante o dia outras informações a respeito de um ano de série diversão também são mostradas sobre o país língua endereço é o modo do mpt e também atenção o limite detenção dele no caso aqui ele está mostrando 240 volts então que é o natural 220 como todo mundo conhece tá na roça também algumas outras características é sobre fator de potência freqüência esse tipo de informações mas alguns outros parâmetros aqui e por fim a última telinha do sistema no caso que vai mostrar a potência do inversor neste exato momento 1540 watts
o que lhe gerou hoje que a 5,56 quilowatt/hora o total seria no caso 1633 quilowatt hora que lá na plataforma mostrou e megan foi dividido é por mil e uma pequena já o linha aqui simboliza que ele está conectado à rede então essas são as informações conforme eu vou dando mais toques aqui ele volta de novas a se repetir essas telas que já foram apresentadas estão continuando aqui o passo a passo essa energia sai da extreme box e entra para o inversor ele faz esse trabalho de transformar corrente contínua e alternada e saio aqui através
desse terminal então aqui nós temos o cabo de corrente alternada que sai é para fins didáticos nós temos aqui um medidor a mecânico analógico que ele mostra justamente o equipamento injetando essa energia na rede e caracterizando fraude porque justamente aqui nesse ponto nós temos um medidor mecânica tem uma seta apontada pra lá só que no lado direito então você pode ver que a rodinha aqui a chapinha metálicas agirá no sentido contrário o que demonstra no medidor isso fazendo com que caracteriza fraude não se deve instalar energia solar sem ter feito o projeto tá então isso
aqui é mais para fins didáticos de demonstração não vai ter sido aqui na casa do cliente da casa do cliente vai sair direto do inversor e vai direto para o quadro específico que todo sistema solar deverá ter tá que é composto por no caso de ps e também juntou um detalhe que deve ser mostrado que sempre quando acaba a energia da concessionária o sistema solar e também para digitar energia na rede então vamos fazer uma simulação aqui tá vou desligar o disjuntor simulando que a concessionária caiu e vamos ver como foi a ação do inversor
quando é quase é instantânea então no momento que eu aciono a chave [Música] instantaneamente o inversor ele acende led de alarme ele mostra uma mensagem na tela falando que grid falte ou seja falha na rede nas versões em inglês vai aparecer lhe falte aqui no caso da versão em português falhou na rede e o led que fica entre o inversora e aquelas torres que simboliza a concessionária ele ficou apagado e ficou com led lá tá então isso é uma coisa que vai acontecer na sua casa caso é a sua funcionária para de funcionar por motivo
de manutenção outra mesmo falha em quando ela voltar seria o acionamento do disjuntor ele vai entrar em modo de teste aí a partir de 180 segundos ele volta automaticamente já conecta à rede nacional neste leque tão a mensagem vai ficar ali exibindo até você passar por essa tela de mensagem quando você passar ela já some ao retornar já não tem mais a mensagem e também essa mensagem vai ser exibida no aplicativo tá então você sempre está acompanhando o que está acontecendo com sua planta bom essas são as informações mais importantes a respeito do sistema fotovoltaico
hoje então siga nos no nosso canal no youtube também no facebook veja principalmente o vídeo de como configurar o wifi no seu inversor até mais [Música]
