pessoal sejam bem-vindos novamente ao nosso curso hoje vamos ter a nossa penúltima aula do último capítulo que é manutenção de aerogeradores Ok eh uma maneira de avaliar o funcionamento do nosso aerogerador também para ter ideia não é de como é que a gente tem que se preparar como é que temos que gerar o nosso estoque de pesas e sobressalentes Não é vamos falar disso aí um pouco mais para frente ok e entender as falhas não é como que eh em que quantidade que elas acontecem né aqui temos um gráfico beleza esse círculo a área desse
círculo obviamente 100% e aqui temos por exemplo eh o listados os principais problemas não é aqui ó por exemplo vamos ver nesse tipo de aerogerador ou gerador elétrico falhou 2% ou 2% das falhas não é desse aerogerador aconteceram no gerador elétrico e já nesse tipo de aerogerador por exemplo 6% Ok e assim são vários outros componentes né aqui ó por exemplo eh aqui 9% na caixa multiplicadora aqui 14% na caixa multiplicadora nesse caso aqui também podemos ver que tem outros componentes não é aqui ó o gerador já foi para 3% uhum a caixa multiplicadora para
5% Então essas estatísticas de falhas elas nos ajudam a entender melhor o que que podemos esperar dos nossos equipamentos para Nos preparar para fazer a operação e manutenção do parque certo eh outra coisa é a confiabilidade não é aqui vemos por exemplo vemos que a confiabilidade porque não é nada mais do que número de falhas aqui ó vai diminuindo ao longo do tempo não é porque esse aqui é gráfico é um pouco antigo beleza mas assim esses eh aerogeradores aqui ó a confiabilidade deles vai aumentando ao longo dos anos ou seja a a a o
o a quantidade de falhas que acontece ao longo dos anos H dos anos vai diminuindo mas igual aqui vemos que entre maior a potência também não é maior a taxa de falhas sim aqui em azul temos de 500 kW em vermelho temos entre 500 e 999 kW e em amarelo temos acima de 1000 kW de potência do aerogerador Ok eh então aqui ó mais uma vez a taxa de falha não é outro gráfico de outro tipo de aerogerador ok aqui a caixa multiplicadora Foi para 4% por exemplo eh o sistema elétrico 23% foi o mais
representativo não é eh sensores o cubo do do rotor Ok e vários componentes que nos dão alguma ideia de como é que o nosso parque e como é que nossos aerogeradores costumam falhar certo eh e aqui uma coisa muito interessante Não é esse gráfico aqui ó nesse lado aqui certo o podemos ver a frequência de falhas anual ou seja entre maior for essa barra aqui em azul mais o maior o acontecimento de falha né então esse aqui obviamente aconteceu esse o sistema elétrico né falhou muito mais vezes do que por exemplo aqui o eixo principal
tranquilo o eixo principal que é aquele eixo grandão que transfere o giro entre o cubo né o rotor transfere para a caixa multiplicadora Ok e aqui temos o tempo que o aerogerador fica parado pela falha não é então vei aqui uma coisa interessante os eh componentes que apresentam uma falha ou maior frequência de falhas eles têm um tempo de reparo bem menor do que os que acontecem poucas vezes não é o que é bom sim se fosse aqui ó se por exemplo os as falhas no sistema elétrico tivessem um um tempo muito demorado para reparo
não é aí seria uma coisa preocupante tranquilo eh e aqui vemos por exemplo um gráfico eh de falhas para cada componente Ok pelo qual fo seria a causa o motivo não é que produziu essa essa essa falha aqui vamos ver por exemplo Eh ó esse eh alg um com conversor aqui eh o gerador o o perdão o [Música] Eh vamos lá qual que a gente pega aqui vamos pegar aqui ó os rolamentos do rotor beleza aqui o penúltimo Uhum E aqui nessa cor azul não é a mais escura podemos ver que a causa que que
que produziu essa falha é por desgaste não é Ó aqui um azul mais claro aqui ó esse aqui eh descuido não é Ou negligência Às vezes o operador esqueceu de fazer uma manutenção esqueceu de verificar a eh o estado do componente e acabou falhando não é aqui eh velocidades elevadas de Vento aqui tem outra porcentagem aqui ó eh saída de rede não é às vezes porque o o os aerogeradores só funcionam se estiverem conectados à rede Se não sai se não estão conectados à rede eles param não é raios aqui já tem uma frequência muito
menor né congelamento nesse caso aqui não temos nenhum mas é esse azul um pouquinho mais claro mais brilhante não é eh funcionamento o mau funcionamento do sistema de controle certo outros motivos aqui ó certo esse aqui seria e desconhecido não é então esse gráfico nos mostra quais são as causas para cada componente Ok obviamente Isso Aqui varia de aerogerador para aerogerador Mas sempre é bom manter essas estatísticas não é para saber ou para ter uma ideia de como que os nossos aerogeradores falham e preparar sempre a nossa estratégia de manutenção por exemplo não é eh
se aqui o mais representativo foi desgaste não é então eu tenho que ter muito mais cuidado ou acompanhar o desgaste mais criteriosamente para evitar que o componente falhe não é o que eu o que eu não quero é que o componente falhe Na verdade eu quero fazer uma intervenção antes para evitar paradas demoradas Ok e aqui algumas maneiras de melhorar esses esses essas causas não é ou de tentar eh é contornar essas causas aqui ou prevenir essas causas raios saída de rede ma funcionamento do sistema de controle congelamento uma Tormenta eu posso otimizar o desenho
do meu aerogerador não é agora desgaste não é Ou negligência descuido do operador podem ser eh evitados não é instalando por exemplo aquele sistema de acompanhamento eh contínuo não é a cada certo tempo eu vou verificando o estado dos meus componentes a gente que o que a gente chama de cms não é e aqui os outros também não tenho como dizer como é que eu poderia eh prever ou prevenir esses esses essas falhas ok aqui vemos por exemplo mais uma vez que o que mais falha aqui nesse tipo de aerogeradores São as partes elétricas não
é ou aqui o que mais o o que menos falha não é aqui nesse gráfico pelo menos ainda tá cortado não é eh é a casca das paz do aerogerador aquela parte protetora ok isses também esses gráficos essas estatísticas nos dão uma ideia de como que eu posso eh por exemplo aqui obviamente eu tenho que ter eh os componentes elétrico né eu tenho que ter eh sobressalentes que são por exemplo peças de reposição estocadas próximas do parque ou em algum lugar no parque porque eu sei que elas apresentam ou tem uma alta taxa de falha
né então eu tenho que ter sempre elas porque sei que eu vou precisar trocar essas peças não é Ok eh falando em relação à estratégia de manutenção não é o tempo de resposta ele obviamente é muito importante certo mas depende do Objetivo não é se eu quero otimizar por exemplo o parque ou se eu quero reduzir os custos não é isso aí por exemplo eu quero otimizar então eu vou acionar a equipe rapidamente obviamente vou acabar pagando mais caro por isso né porque a minha equipe esteja disponível sempre para fazer os reparos no meu Parque
Eólico ou se eu quero reduzir os custos às vezes não eu não vou pagar mais caro vou perder um pouco de produção mas eu vou pagar menos a uma equipe de manutenção que não vai estar disponível sempre acontecer uma falha Ok minimização da perda de produção não é outra coisa gestão de sobresalientes e consumíveis né que como eu já falei sobresalientes são as peças né e parafusos eh que mais assim qualquer parte do aerogerador que eu precise trocar qualquer componente não é pode ser até uma nacele completa certo ou um gerador uma pá ou três
p e os consumir são por exemplo o óleo que eu vou colocar lá eh no meu na minha caixa de eh na caixa multiplicadora Ok eh e sempre essas peças e as ferramentas adequadas devem estar disponíveis no momento certo e a um custo mínimo também às vezes eu não vou ter três p em estoque no meu Parque Eólico né porque a frequência de falhas p é muito pouca certo a parte o custo de três p é muito elevado e isso aí se eu tenho ela sem estoque é um dinheiro parado não é o pessoal que
já estudou alguma coisa de manutenção jus in Time tudo isso aí deve entender melhor mas assim eu tenho que ver mais ou menos assim Quais são as ferramentas e quais são os componentes n sobressalentes que eu realmente preciso não é para não ter dinheiro parado né sempre ter mais que tudo eh os componentes que apresentam uma maior taxa de falha Ok obviamente eu tenho que monitorar o estoque não é dessas peças em relação à manutenção preventiva não é o planejamento desse tipo de manutenção é importante né Aqui nós vemos aqui ó esse aqui é um

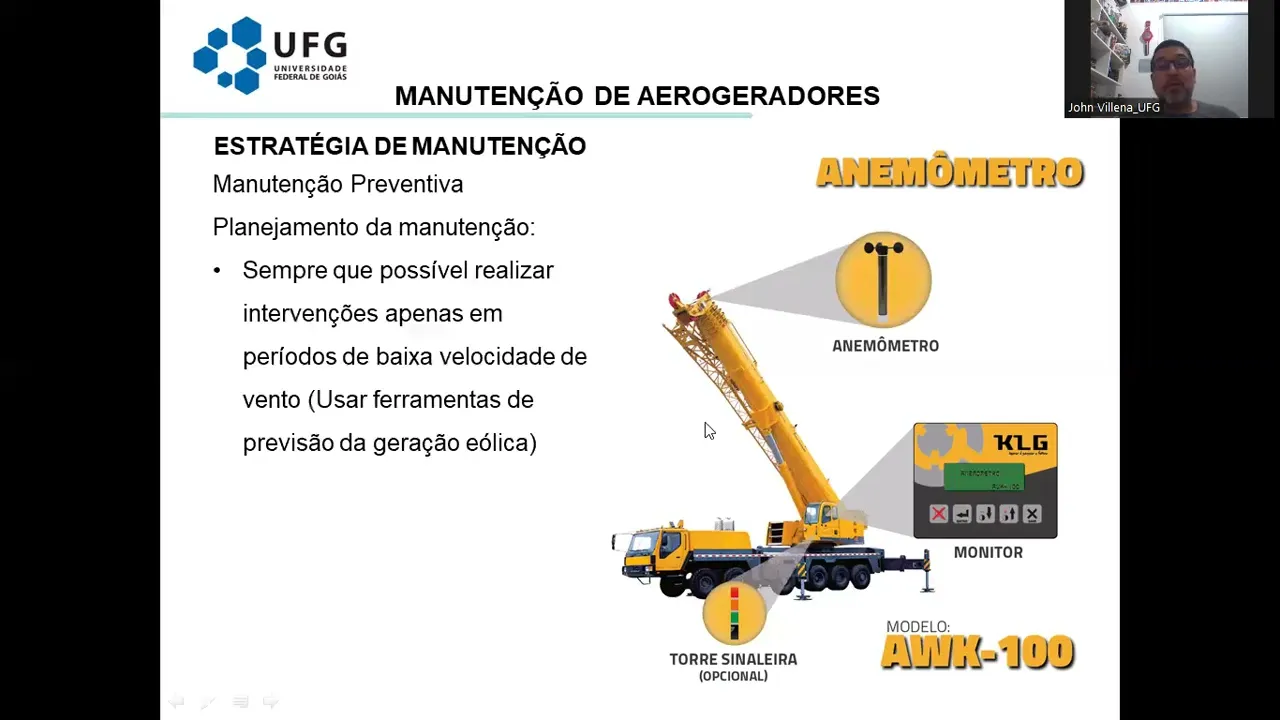

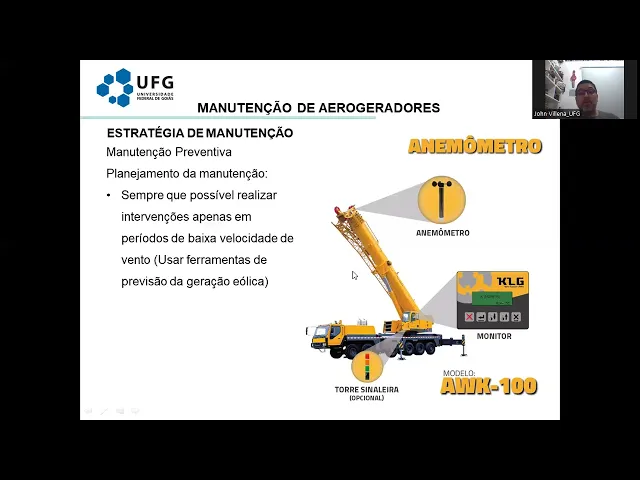

guindaste e às vezes eu preciso desses equipamentos por exemplo para fazer manutenção se alguém já viu um guindaste Outro dia eu vim aqui na BR andando não é obviamente ele vem com essa esse braço aqui abaixado mas na frente ele tem um anemômetro que é aquele instrumento que serve para medir a velocidade do vento e esses equipamentos por exemplo eles têm restrição eles não podem trabalhar com velocidades elevadas de Vento já teve acidentes até fatais por exemplo em parques eólicos porque veio uma rajada de vento derrubou a pá por exemplo e a pá acabou caindo
em cima do operador que fica nessa cabine aqui e foi um acidente fatal não é foram acho que alguns acidentes fatais com esses guindastes mas por rajadas de vento não é quando o vento tá muito forte constante o anemômetro já avisa mas rajada de vento é uma coisa que às vezes não consigo prever Ok então esse é um motivo outro motivo é que eu preciso fazer essas manutenções em períodos onde o tempo o vento for menos rápido né ou a velocidade de vento for menor porque eu tenho que parar o aerogerador certo e se eu
paro o meu aerogerador é conveniente que eu pare esse aerogerador e com velocidades baixas de Vento assim eu perco menos produção não é certo é diferente por e em cada lugar por exemplo tem um período n no Nordeste por exemplo 6 da manhã é um um horário entre 5 e 6 da manhã é um horário que o vento é baixo não é então o pessoal às vezes costuma fazer as manutenções nesse horário e se for mais demorada a manutenção também tem a opção de prever qual vai ser o vento que vai ter daqui a 1
2 3 dias Ok Como disse aqui usar ferramentas de previsão da geração eólica requisitar consumíveis de acordo com instruções do manual né um manual ele sempre diz eh não você tem que ter sempre eh eh digamos 400 l de óleo certo ou algum outro consumível de tal marca beleza porque pode ser necessário OK e requisitar ferramentas e obviamente verificar a calibração e a validade dessas ferramentas né às vezes só para apetar apertar um parafuso existe um medidor do torque que faz a medição do aperto desse parafuso certo e ele me diz se o aperto está
certo ou está menos ou está mais beleza e ele aplica Às vezes o aperto certo desse parafuso beleza mas ele tem que estar calibrado não é esses calibrações tem um tempo de duração E se ele estiver descalibrado talvez eu não esteia aplicando o aperto certo no parafuso a manutenção preventiva gera realment aplicada realizada cada se meses não é com uma equipe básica de duas pessoas eu posso demorar um dia um aerogerador não é ou dois dias com uma equipe básica para aerogeradores maiores não é de 2 MW aqui um dia com uma equipe grande em
aerogeradores mai com capacidade maior a 2 MW né e quais são as ações o pessoal vai lubrificar e verificar o óleo do multiplicador vão verificar o torque de todos os parafusos conforme o fabricante especifica vão verificar a pressão do sistema hidráulico que é o óleo não é e vão testar o sistema de energia de emergência Ok deixa eu ver um pouquinho se começou chuva aqui não esse esse esse sistema de energia de ência não é São umas baterias são uns capacitores não é um banco de capacitores que fazem por exemplo que o aerogerador se faltar
energia ele coloque as paz em posição de bandeira para frear acione o Freio também eh mecânico e pare o aerogerador para ele deixar de girar pelo menos não é e isso aí obviamente se faltar energia na rede o aerogerador tem que tirar essa energia desse sistema de energia de emergência e aqui vemos como eu já tinha falado né aqui vemos alguns períodos aqui ó então eu posso planejar aqui certo eh aqui Eu veio a minha possibilidade de geração não é e obviamente isso está relacionado com o vento sim com a velocidade do vento Então olha
aqui ó nesse dia por exemplo aqui ó dia 4 de Maio 5 de Maio espera-se que eu tenha eh uma baixa velocidade de Vento então é um bom dia por exemplo para eu realizar uma manutenção certo uma manutenção preventiva né eu vou parar o aerogerador mas eu já sei que nesses dois dias por exemplo eu vou ter pouco vento e eu vou estar deixando de gerar mas muito menos do que por exemplo se eu estivesse gerando nesses dias aqui não é se estivesse parado se eu parasse me aerogerador nesses dias aqui ó entre 7 e
9 de Maio h o vento é maior né então estô deixando de produzir muito mais do que nos dois dias anteriores em relação à manutenção preventiva não é OK o tempo de reação eh usualmente 24 horas após o o a ocorrência de falha ou 48 hor para eh pequenos defeitos Ok perdão isso aqui tá errado tá senores eu vou eh corrigir aqui aqui manutenção corretiva tá bom corretiva porque já aconteceu na falha não é e obviamente depende da condição das estradas de acesso e as áreas de posicionamento do guindaste não é Se eu precisar de
guindastes para fazer uma manutenção corretiva posso até nem ter guindaste né posso ter que esperar 1 2 3 até que o guindaste até que tenha um guindaste disponível o mercado de guindastes é limitado ok também depende da disponibilidade de sobresalientes e guindastes sobressalentes mais uma vez são as peças que eu tenho de reposição não é por exemplo se falhou por exemplo um filtro lá e eu tiver o filtro em estoque Beleza mas se eu tiver que comprar ainda esse filtro aí que vai demorar um pouco mais não é depende também do contrato de manutenção Ok
do tempo médio de entrega de sobressalentes principais aqui vemos por exemplo para o gerador multiplicador ou P vai demorar entre se a 9 meses então por isso que o pessoal presta muita atenção nesses componentes não é OK ou trocar na S completa também em caso de pegar fogo também demora muito mais certo e também depende do mercado como já vimos os guindastes podem estar realizando outro outro trabalho certo senhores eh outra coisa em relação a esses sobresalientes e consumíveis não é para ter ideia mais ou menos o que que são consumíveis aqui ó são óleos
de gracha filtros as pastilhas de freio não é e aqui eu tenho os consumíveis não é por exemplo são componentes elétricos pequenos sensores válvulas cavos disjuntores médios ventilador bombas rolamentos peças do sistema de y do sistema de Pit componentes maiores já não é grandes multiplicador gerador P mancais rolamentos entre outros e também eu preciso ter ferramentas não é porque para fazer a troca por exemplo ou uma manutenção preventiva ou corretiva não é eu preciso de ferramentas ferramentas comuns e ferramentas especiais por exemplo como torquímetros esses analisadores de vibração ou analisadores de temperatura não é que
já são consideradas eh eh ferramentas especiais em relação ao estoque não é eh quanto que eu tenho que ter no meu Parque certo eu tenho que ter um estoque de peças e obviamente nós podemos planejar isso aí em função da taxa de falha não é como já vimos componentes elétricos eles falham com muita frequência então obviamente eu tenho que ter eles no meu estoque Ok depende obviamente do Parque Eólico e não do aerogerador as condições do local do Parque Eólico não é o lote de peças beleza Como já vimos estoque zero é inadmissível não é
para as principais partes não os componentes que apresentam maiores taxas de falha Ok obviamente eu tenho que ter um local para armazenamento desses sobressalentes desses sobressalentes não é que pode ser um site que isso aí é no próprio lugar do Parque não é consumíveis e peças pequenas ou próximo ao Parque Eólico que podem ser peças grandes e médias Ok essas peças obviamente devem ser abrigadas não é e eu tenho que ter por exemplo uma estrutura para manuar para manuar peças grandes e pesadas né Por exemplo se eu tenho Digamos um rolamento muito grande beleza Ou
eu tenho que ter por exemplo uma empilha Cira ou às vezes aquelas gruas que são eh que estão no teto do galpão não é essas gruas que vão correndo ao longo do do galpão e me permitem deslocar pesos ok que seriam difíceis sem eh carreg de carregar sem eh a presença desses equipamentos Ok e obviamente também tenho que ter cuidado na preservação desses componentes né ter muito cuidado para não cair umidade é na verdade obedecer todas as recomendações do do fabricante desse componente os sobresalientes não é obviamente a disponibilidade desses sobressalentes que são as peças
que eu tenho que ter e que eu vou precisar trocar não é é garantido para os aerogeradores novos e para os aerogeradores antigos é um pouco difícil não é Ok eh por isso sempre é recomendável ter um contrato que obrigue ao fabricante a disponibilizar esse sobressal durante toda a vida útil do Parque que são 20 anos não é eh o contrato de oim como fabricante Como já vimos não é garante a disponibilidade de sobresalientes ou seja seria o fabricante do aerador que estaria realizando a operação e manutenção do meu Parque Eólico OK agora quando é
realizado pelo dono do Parque Ia fica mais arriscado não é eh ele não consegue tão facilmente do que se fosse o fabricante que estivesse realizando a operação mas acaba custando menos também Lembrando que o contrato de manutenção e operação do parque com o fabricante é mais caro não é mesmo por todas essas garantias que o fabricante oferece falando ainda de sobressalentes não é o uso de sobressalentes alternativo não é de outra marca certo ou aqueles genéricos como a gente conhece não é é proibida durante período de garantia não é o fabricante que indica a marca
modelo do do componente Ok eh obviamente o aerogerador ele é certificado com todos os componentes especificados né que que é essa certificação do aerogerador é aquele teste que é feito do aerogerador e me dá aquela curva de potência não é e diz para 5 m/s seu aerogerador vai gerar digamos 1 m para 10 m/s seu aerogerador vai gerar 10 m aquela curva de potência não é isso é certificada para um por um órgão Internacional e garante que o aerogerador Gere essa capacidade obviamente para as mesmas condições de ambientais não é densidade do vento por exemplo
não é o que Ok eh os financiadores e seguradores exigem a certificação dos aerogeradores e manutenção adequada Ok e após o período de garantia pode ser se se utilizar outros componentes não é que tenham as mesmas eh especificações técnicas tipo um carro não é a manutenção de um carro OK e mas por exemplo se seu Parque estiver com um financiamento ou assegurado eles podem exigir que você use durante todo esse tempo de vigência não é os componentes especificados pelo fabricante ok que ficou uma coisa meio bagunçada Mas enfim vamos o contrato de oim com fabricante
deve incluir um plano de manutenção de acordo com o recomendado pelo fabricante não é os procedimentos também devem seguir as instruções do fabricante a ção de reparos associada à disponibilidade sobressalentes também tem que estar previsto nesse contrato a gestão de sobressalentes também não é eu tenho que ter sobressalentes novamente para poder trocar eles no menor tempo possível o pessoa que vai realizar a oim não é ele deve fazer o monitoramento e emissão de de relatórios periódicos do meu Parque Eólico obviamente também eles têm que prever as ferramentas e os consumíveis não é a garantia sobre
defeitos provocados pelo serviço de manutenção e obviamente a definição das responsabilidades né responsabilidade do Parque do dono do parque por exemplo Eh sei lá o que é responsabilidade do do do operador e eh o o de quem estiver fazendo a operação eem manutenção do parque por exemplo prestar eh serviço num eh num prazo mínimo de 24 ou máximo de 24 horas ok também se vai ter seguro ou não e a vigência desses contratos geralmente entre 2 a 5 anos e geralmente eles são prorrogados não é Ok eh aqui eh as opções de manutenção de operação
e manutenção certo ok eh em relação à garantia não é como já vimos no o primeiro caso pode ser uma extensão do contrato de oim com o fabricante original Como já falamos OK ou realizar um contrato com outra empresa especializada ou por último o fabricante o dono do Parque faz a manutenção do parque eólico depois do contrato Inicial Não é durante a garantia dos equipamentos Geralmente as opções dois e TR dependem da disponibilidade de informação técnica do aerogerador não é se eu conheço o meu aerogerador eu posso por exemplo contratar uma empresa especializada que não
seja o fabricante Ou eu mesmo fazer a eu o dono do Parque Eólico não é fazer eh a manutenção Ok e obviamente isso aí é difícil para alguns aerogeradores porque o fabricante ele é muito fechado em relação a algumas informações e por último Senhores o gerenciamento de riscos não é obviamente o meu orçamento eu que eu tô administrando o meu Parque se eu sou dono ou se eu sou por exemplo quem tá fazendo a oim não é o orçamento de operação deve fazer previsão de variabilidade do custo devido à manutenção não é lembrem que os
salários do pessoal acabam aumentando com o tempo pode ter por exemplo um aumento no dólar que realmente é o que define o custo de vários componentes não é o valor do orçamento deve prever o reparo substituição de componentes principais certo e muito cuidado para não subestimar os custos de manutenção porque eu posso acabar tendo meus equipamentos parados por não ter feito uma previsão certa Ok E como eu já tinha falado considerar os salários crescentes da equipe Ok eh E também o custo do guindaste por último é muito significativo não é OK são muito caros eu
já escutei falar que uma diária de guindaste chega até R milhão deais Ok eh então senhores a nossa aula termina aqui Ok eh teve um colega de vocês que me que fez uma sugestão de encerrar o curso com uma aula Eh síncrona ok então eh no dia da aula na segunda-feira eu vou mandar uma enquete para vocês e ver se se se se concordam ou não e disp eh colocar algumas possibilidades de horário não é porque muito difícil todo mundo coincidir tem gente que estuda de manhã tem gente que estuda à tarde tem gente que
estuda à noite ok inclusive ele sugeriu que poderia ser final de semana mas tem gente que já tem outros planos não é então eu vou fazer essa enquete lá no grupo e vamos ver que que dá ok senhores então até eh a nossa próxima aula que eu não sei se vai ser dessa maneira assíncrona ou ser síncrona Ok Isso aí vai depender da respostas de vocês na enquete Ok senhores até a próxima aula
